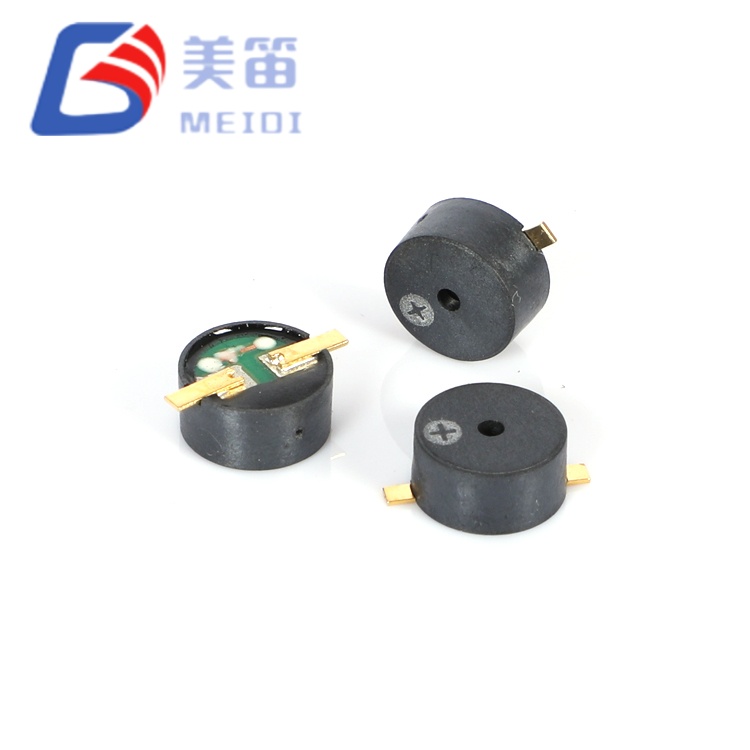

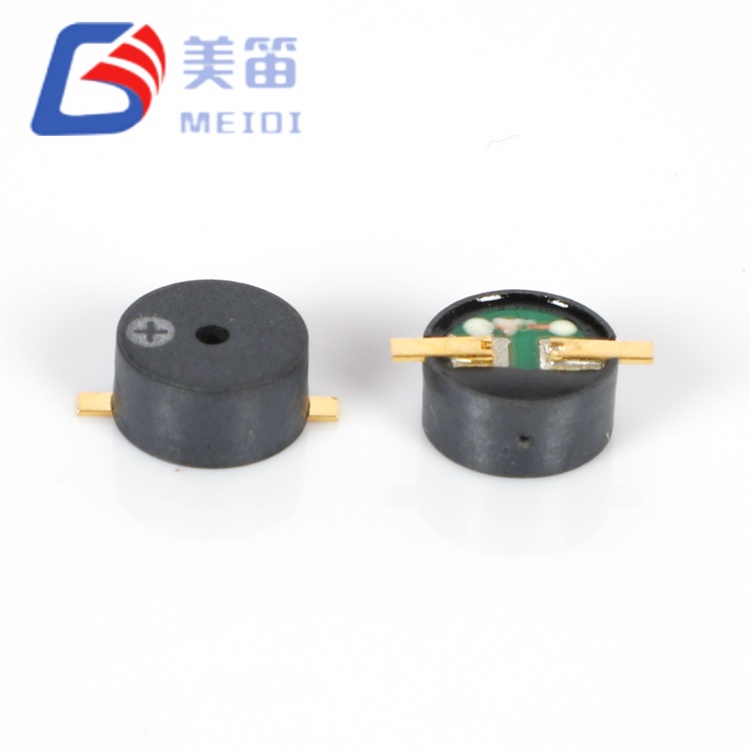

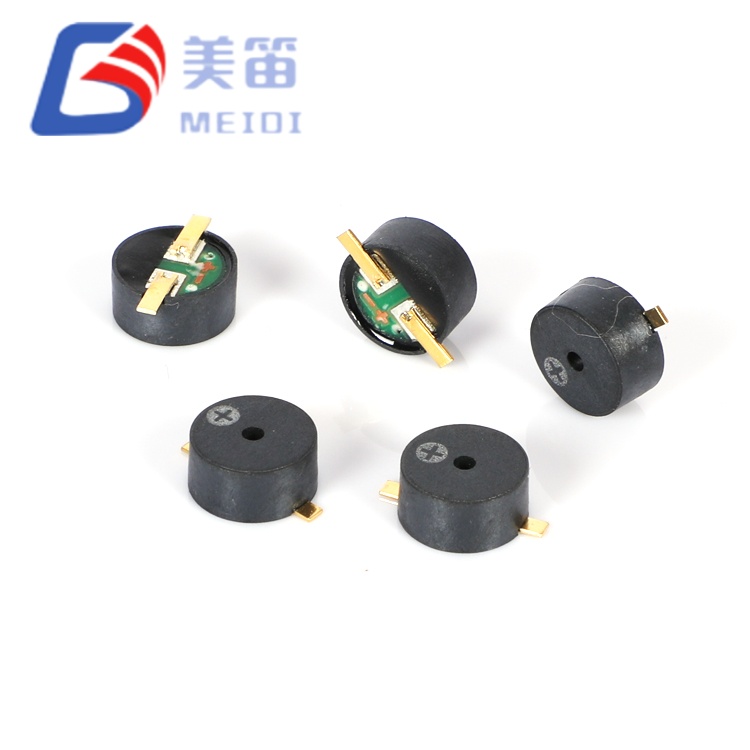

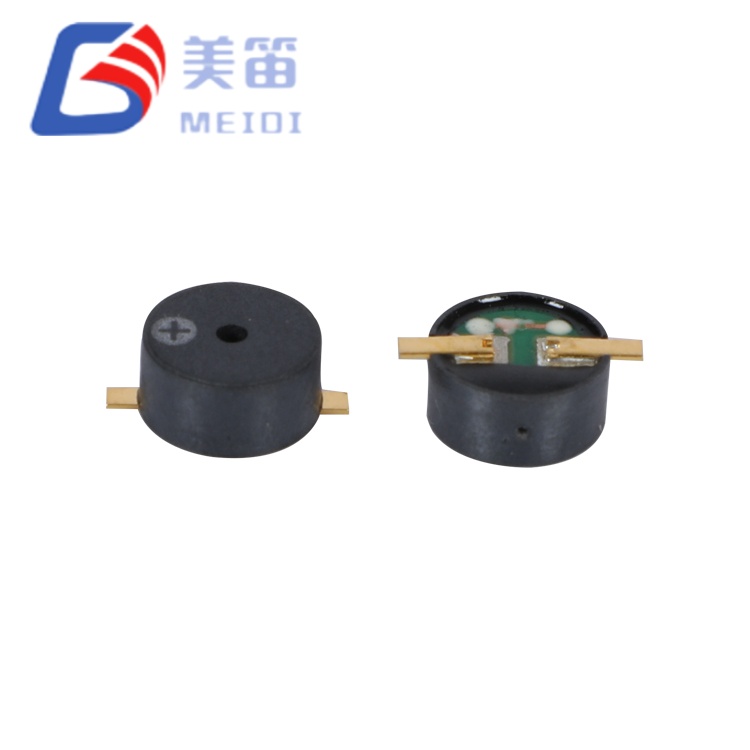

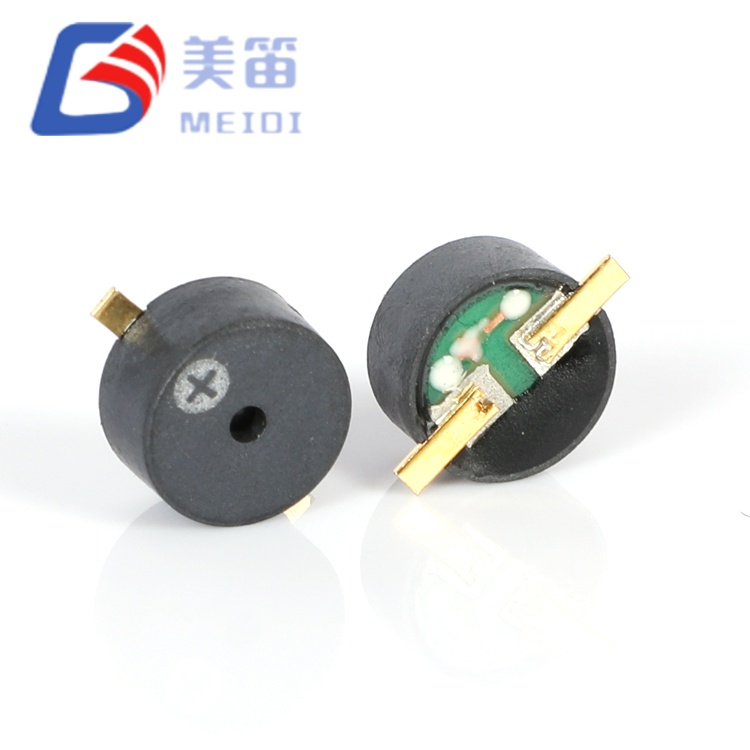

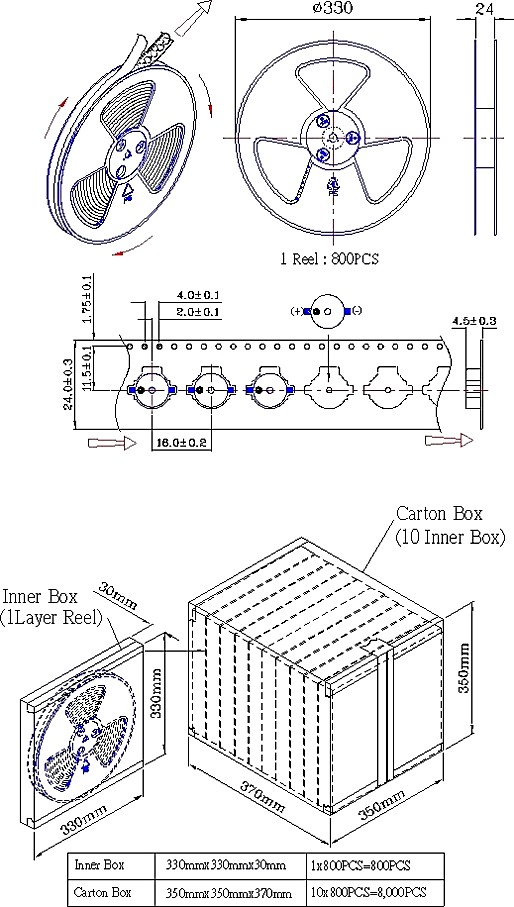

Rodzina pasywnych brzęczyków magnetycznych SMD 9 × 4,5 mm składa się z trzech pasywnych brzęczyków elektromagnetycznych w okrągłej obudowie SMD o średnicy 9,0 mm z wysokością wnęki 4,5 mm, najgłębszą w zakresie 9 mm MEIDI. Dwie standardowe rezystancje cewek pokrywają szyny 3,6 V i 5 V, natomiast wariant F-16R dodaje miedziany pierścień do obwodu magnetycznego, aby zapewnić większą wydajność akustyczną przy tym samym poziomie wysterowania. Typowy rezonans 2700 Hz przecina hałas wytwarzany przez maszyny o niskiej częstotliwości, a czarna obudowa LCP jest kompatybilna z bezołowiowym lutowaniem rozpływowym.
Okrągła średnica 9,0 mm z profilem 4,5 mm — najwyższa wnęka w serii 9,0 mm zapewniająca maksymalną efektywność rezonansu niskich częstotliwości
Potrójna konfiguracja: standardowe modele o podwójnej impedancji (16 Ω / 32 Ω) oraz wariant z ulepszonym pierścieniem miedzianym (F-16R) zapewniający podwyższoną gęstość strumienia magnetycznego
Rezonans niskiej częstotliwości 2700 ± 300 Hz — doskonała penetracja hałasu otoczenia w porównaniu z alternatywami 4 kHz
16R: napięcie znamionowe 3,6 V, zakres 2,5–4,5 V, ≤80 mA; 32R: napięcie znamionowe 5 V, zakres 4,5–6,5 V, ≤80 mA; F-16R: obwód magnetyczny wzmocniony miedzianym pierścieniem
Rozszerzona powłoka termiczna: -30°C do +70°C podczas pracy, -40°C do +85°C podczas przechowywania
Czarna obudowa LCP zgodna z rozpływem: znamionowa dla temperatury szczytowej 255 ± 5°C, do 3 przebiegów
Maksymalna wysokość wnęki w serii 9,0 mm: profil 4,5 mm zapewnia większą objętość rezonansu wewnętrznego niż alternatywy o niższej wysokości, zapewniając wydajną moc akustyczną 2,7 kHz.
Elastyczność potrójnej konfiguracji: standardowe warianty 16 Ω i 32 Ω do wyboru architektury napięciowej oraz model F-16R z ulepszonym pierścieniem miedzianym do zastosowań wymagających maksymalnej mocy akustycznej przy identycznej powierzchni.
Wzmocnienie magnetyczne z pierścieniem miedzianym (F-16R): miedziany pierścień zwierający w obwodzie magnetycznym poprawia moc akustyczną w równoważnych warunkach napędu poprzez zmniejszenie strat prądu wirowego.
Penetracja hałasu o niskiej częstotliwości: centrum rezonansowe 2700 Hz jest ukierunkowane na pasmo 2–3 kHz, w którym gęstość widmowa hałasu otoczenia przemysłowego maleje, poprawiając słyszalność alarmów w środowisku ciężkich maszyn i pojazdów.
Parowanie impedancji zoptymalizowane pod kątem napięcia: 16R dla systemów litowo-jonowych/logicznych 3,6 V z poborem ≤80 mA; 32R do autobusów samochodowych/przemysłowych 5 V z poborem ≤80 mA; F-16R utrzymuje impedancję 16 Ω dzięki ulepszonemu obwodowi magnetycznemu, co zapewnia doskonałą moc wyjściową przy równoważnej mocy.
Przedłużone przechowywanie w niskich temperaturach: temperatura przechowywania -40°C wspiera logistykę arktyczną, sprzęt na dużych wysokościach i maszyny przechowywane zimą bez degradacji parametrycznej.
| Parametr | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Typ produktu | Elektromagnetyczny pasywny brzęczyk SMD | Elektromagnetyczny pasywny brzęczyk SMD | Elektromagnetyczny pasywny brzęczyk SMD |
| Napięcie znamionowe | 3,6 V (op) | 5,0 V (o-p) | 3,6 V (op) |
| Napięcie robocze | 2,5 – 4,5 V (o-p) | 4,5 – 6,5 V (op) | 2,5 – 4,5 V (o-p) |

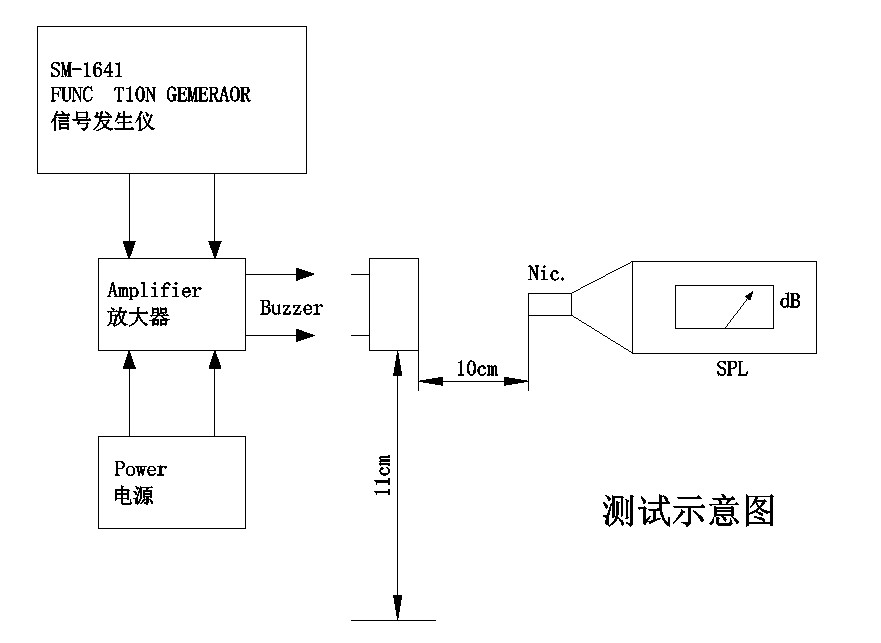

| Moc dźwięku w odległości 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB (wzmocnione) |
| Prąd operacyjny | ≤ 80 mA | ≤ 80 mA | ≤ 100 mA |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Rezystancja cewki | 16 ± 3 Ω | 32 ± 3 Ω | 16 ± 3 Ω |
| Temperatura pracy | -30°C ~ +70°C | -30°C ~ +70°C | -30°C ~ +70°C |
| Temperatura przechowywania | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |

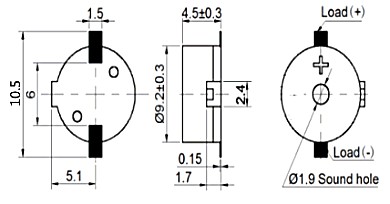

| Wymiary (średnica × wys.) | 9,0 × 4,5 mm | 9,0 × 4,5 mm | 9,0 × 4,5 mm |
| Waga | 0,8 g | 0,8 g | 0,8 g |
| Materiał obudowy | Czarny LCP | Czarny LCP | Czarny LCP |
| Wzmocnienie magnetyczne | Standard | Standard | Miedziany pierścień |
| Metoda lutowania (zalecana) | Rozpływ: 255 ± 5°C, 3 s; Rozgrzej 180°C, 40–70 s | Rozpływ: 255 ± 5°C, 3 s; Rozgrzej 180°C, 40–70 s | Rozpływ: 255 ± 5°C, 3 s; Rozgrzej 180°C, 40–70 s |
Magnetyczny pasywny brzęczyk SMD 9 × 4,5 mm stanowi akustyczny szczyt oferty okrągłych brzęczyków SMD 9,0 mm MEIDI. Profil o grubości 4,5 mm — najwyższy w serii — zapewnia o 80% większą objętość rezonansu wewnętrznego niż 2,5 mm MLT-9025 i 12,5% więcej niż 4,0 mm MLT-8540, co przekłada się na doskonałą wydajność w zakresie niskich częstotliwości i wytwarzanie ciśnienia akustycznego przy 2700 Hz.
Architektura potrójnej konfiguracji uwzględnia trzy różne scenariusze zakupów. MLT-9045-16R (16 ± 3 Ω, 2,5–4,5 V) obsługuje konstrukcje zasilane bateryjnie i oparte na logice 3,3 V, w których priorytetem jest możliwość bezpośredniego napędu GPIO. MLT-9045-32R (32 ± 3 Ω, 4,5–6,5 V) przeznaczony jest do zasilania szyn 5 V akcesoriów samochodowych i wyjść przemysłowych sterowników PLC, gdzie wyższe napięcie szyny zmniejsza indukowane prądem zakłócenia elektromagnetyczne i straty w przewodach. W modelu MLT-9045F-16R wprowadzono wzmocnienie magnetyczne w postaci miedzianego pierścienia — przewodzący pierścień zwierający zintegrowany z obwodem magnetycznym, który tłumi straty prądu wirowego w nabiegunniku, zwiększając efektywną gęstość strumienia magnetycznego w szczelinie powietrznej bez zwiększania zwojów cewki lub rezystancji.
Wariant F-16R zapewnia lepszą moc akustyczną w porównaniu ze standardowym 16R przy równoważnych wartościach napięcia i prądu, dzięki poprawionej wydajności obwodu magnetycznego. W przypadku zastosowań, w których liczy się każdy decybel – takich jak systemy ewakuacji awaryjnej, unikanie kolizji ciężkich maszyn lub alarmy bezpieczeństwa na morzu – F-16R zapewnia ścieżkę aktualizacji bez zmiany architektury napięcia lub układu PCB.
Masa 0,8 g zapewnia stabilność mechaniczną w warunkach wibracji i wstrząsów. Ta stabilność ma kluczowe znaczenie w sprzęcie górniczym, kombajnach rolniczych i podwoziach pojazdów użytkowych, gdzie utrzymujące się wibracje pogorszyłyby spójność sygnału wyjściowego w lżejszych przetwornikach. Okrągły ślad upraszcza modelowanie akustyczne obudowy w porównaniu z kwadratowymi alternatywami, z przewidywalnymi promieniowymi wzorcami promieniowania dźwięku, które ułatwiają projektowanie kratki i portów. Poproś o próbki wszystkich trzech wariantów, aby ocenić kompatybilność napięciową i korzyści w zakresie wzmocnienia magnetycznego w docelowym środowisku akustycznym.
MEIDI stosuje jednolite protokoły niezawodności we wszystkich seriach produkcyjnych MLT. Wszystkie warianty MLT-9045 przechodzą identyczną weryfikację naprężeń:
Badanie wytrzymałości klimatycznej — 48 godzin przechowywania w wysokiej temperaturze w temperaturze +80 ± 2 °C, 48 godzin przechowywania w niskiej temperaturze w temperaturze -30 ± 2 °C i 5-cyklowy szok termiczny (-30 °C ↔ +80 °C, 30 minut przebywania w każdej skrajności)
Walidacja naprężenia mechanicznego — wibracje sinusoidalne (10–55 Hz, amplituda 1,0 mm, oś XYZ, łącznie 0,5 godziny) i spadek swobodny z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)
Weryfikacja odporności na wilgoć — 48-godzinna ekspozycja na 50 ± 5 °C / 90–95% RH, a następnie 2-godzinny powrót do otoczenia i pełna charakterystyka elektryczna
Potwierdzenie integralności lutowania — odporność na ciepło lutu w temperaturze 250 ± 5 °C przez 10 ± 0,5 sekundy (prześwit korpusu od lutu 2,0 mm) oraz zgodność z pełnym profilem rozpływu
Testy te przeprowadzane są we własnym laboratorium niezawodności MEIDI, które wspiera rozwój i walidację wszystkich komponentów akustycznych produkowanych od 2011 roku. Fabryka w Jiangsu w Chinach działa w oparciu o system jakości posiadający certyfikat ISO 9001 i integruje wewnętrzne formowanie LCP, automatyczne nawijanie cewek i linie montażowe SMD. Ta pionowa integracja umożliwia ścisłą kontrolę nad całym łańcuchem produkcyjnym, od kontroli surowców po końcowe testy akustyczne.
Wyniki przykładowych testów partii wykazują wyjątkową spójność we wszystkich konfiguracjach:
| Wariant | Zakres SPL (dB) | Zakres prądu (mA) | Częstotliwość (Hz) | Impedancja (Ω) |
| MLT-9045-16R | 97,5–99,4 | 68,3–71,2 | 2700 (wszystkie próbki) | 15,2–16,9 |
| MLT-9045-32R | 97,5–99,7 | 61,7–64,8 | 2700 (wszystkie próbki) | 30,4–32,1 |
| MLT-9045F-16R | 97,5–99,4 | 68,3–71,2 | 2700 (wszystkie próbki) | 15,2–16,9 |
Wszystkie parametry są ściśle pogrupowane w oknach specyfikacji. Indywidualne raporty z testów partii dostępne na żądanie.
Systemy alarmowe dla przemysłu ciężkiego — alarmy o zatrzymaniu awaryjnym, ruchu dźwigu i przeciążeniu prasy w hutach, odlewniach i kuźniach, gdzie hałas otoczenia przekracza 90 dB, a przenikanie niskich częstotliwości ma krytyczne znaczenie
Kabina i podwozie pojazdów użytkowych — ostrzeżenia o zapięciu pasów bezpieczeństwa, ostrzeżenia o uchylonych drzwiach i sygnały dźwiękowe o bliskości cofania w ciężkich ciężarówkach, autobusach i sprzęcie budowlanym z podsystemami regulowanymi od 24 V do 5 V
Działalność górnicza i drążenie tuneli — wykrywanie gazu, awaria wentylacji i alarmy ewakuacyjne w zamkniętych przestrzeniach podziemnych o dużym pogłosie i zakłóceniach maszyn
Wyposażenie pokładu morskiego i maszynowni — obsługa wciągarki, pompa zęzowa i alarmy przeciwpożarowe w środowiskach morskich o wysokiej wilgotności i wibracjach
Maszyny do przetwórstwa rolniczego — alarmy suszarki do zboża, poziomu silosu i blokowania kombajnu w zapylonych warunkach zewnętrznych ze znacznym hałasem w tle
Nagłośnienie i transmisja alarmowa — zapasowe powiadomienie dźwiękowe w systemach nagłośnieniowych, domofonach szkolnych i sieciach ewakuacyjnych w budynkach wymagających niezawodnej spójności tonalnej
1. Jaka jest różnica pomiędzy MLT-9045-16R i MLT-9045F-16R?
Obydwa mają identyczne parametry elektryczne (16 ± 3 Ω, 2,5–4,5 V, ≤100 mA) i wymiary mechaniczne (9,0 × 4,5 mm). F-16R zawiera miedziany pierścień zwierający w obwodzie magnetycznym, zapewniający lepszą moc akustyczną przy równoważnej mocy napędu. F-16R jest zalecany do zastosowań, w których maksymalna moc akustyczna jest krytyczna, a niewielka premia kosztowa jest uzasadniona wymaganiami wydajnościowymi.
2. Jak 4,5 mm MLT-9045 wypada w porównaniu z 4,0 mm MLT-8540 i 2,5 mm MLT-9025?
Wysokość 4,5 mm MLT-9045 zapewnia zwiększoną głośność rezonansu wewnętrznego w porównaniu z niskoprofilowymi alternatywami w tej samej serii średnicy, zapewniając wydajność w niskich częstotliwościach i moc akustyczną przy 2700 Hz. Kompromisem jest prześwit w osi Z: profil 4,5 mm wymaga więcej przestrzeni w pionie niż cieńsze alternatywy. Wybierz MLT-9025 do ultracienkich obudów, MLT-8540 do zrównoważonego prześwitu i MLT-9045 do uzyskania maksymalnej wydajności akustycznej tam, gdzie wysokość nie jest ograniczona.
3. Jaki obwód napędowy jest zalecany dla każdego wariantu?

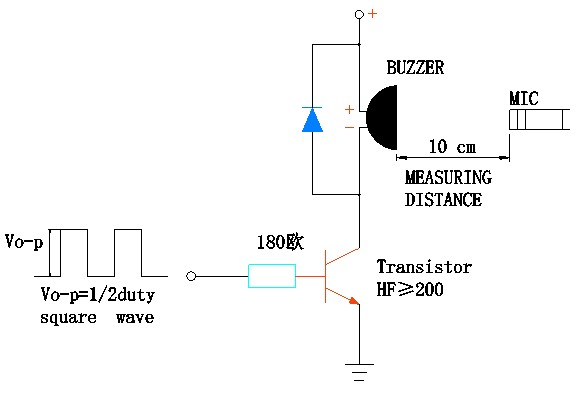

Modele 16R i F-16R przy 3,6 V pobierają ≤100 mA i mogą być zasilane bezpośrednio z odpowiednich pinów GPIO MCU (sprawdź, czy prąd znamionowy pinów wynosi ≥100 mA) lub przez prosty przełącznik tranzystorowy NPN z rezystorem bazowym 180 Ω. 32R przy 5 V pobiera ≤80 mA, ale wymaga stopnia sterującego z logiką 3,3 V; z logiki 5 V, rezystor bazowy 330 Ω z tranzystorem ogólnego przeznaczenia (HF ≥ 200) zapewnia odpowiedni napęd. Dioda zwrotna na cewce jest obowiązkowa we wszystkich wariantach w celu ochrony przed odrzutem indukcyjnym.
4. Czy MLT-9045 może zastąpić brzęczyki magnetyczne z otworami przelotowymi w istniejących konstrukcjach?
Tak, z rewizją układu PCB z otworów przelotowych na podkładki SMD. Okrągły ślad o średnicy 9,0 mm zajmuje mniej powierzchni płyty niż typowe brzęczyki z otworami przelotowymi o średnicy 12 mm, eliminując jednocześnie wiercenie otworów i ręczne wkładanie. Moc akustyczna (≥85 dB, dane empiryczne pokazują 97–99 dB) znacznie przekracza wiele odpowiedników otworów przelotowych o średnicy 12 mm. Podstawowym czynnikiem projektowym jest migracja obwodu napędu: brzęczyki przelotowe często działają przy napięciu 12 V z wewnętrznymi oscylatorami, podczas gdy MLT-9045 wymaga zewnętrznego wzbudzenia 2,7 kHz przy napięciu 3,6 V lub 5 V. Wyjście PWM mikrokontrolera lub prosty oscylator zastępuje napęd samooscylujący.
5. Czy dla programów OEM dostępne są niestandardowe ulepszenia magnetyczne lub wartości impedancji?
Tak. MEIDI obsługuje dostosowywanie OEM/ODM, w tym alternatywne geometrie pierścieni miedzianych do dostrajania określonych częstotliwości, pośrednie wartości impedancji (20–24 Ω dla architektur z rozdzielonym napięciem), modyfikowane częstotliwości rezonansowe (zakres 2,0–3,5 kHz), alternatywne kolory obudowy do identyfikacji wizualnej oraz niestandardowe opakowanie na taśmę i szpulę. Obowiązują minimalne ilości zamówienia i terminy realizacji. Skontaktuj się z naszym zespołem sprzedaży, aby omówić konkretne wymagania i poprosić o wycenę niestandardowych konfiguracji.
Skontaktuj się z MEIDI, aby uzyskać konkurencyjne oferty, bezpłatne próbki inżynieryjne wszystkich trzech wariantów MLT-9045 oraz dedykowane wsparcie OEM/ODM. Nasz zespół ds. zastosowań może pomóc w ocenie obwodów magnetycznych z pierścieniem miedzianym, optymalizacji obwodu napędowego 3,3 V/5 V oraz integracji akustycznej w profilach obudów do przemysłu ciężkiego i pojazdów.
