Częstotliwość rezonansowa: 2,9 ± 0,5 kHz.
Wolna pojemność: 30 000 / 3300 pF ± 30% przy 120 Hz.
Rezystancja zastępcza: ≤ 500 Ω.
Strata dielektryczna: ≤ 5%.
Temperatura pracy: -20°C do +70°C.
Temperatura przechowywania: -30°C do +80°C.

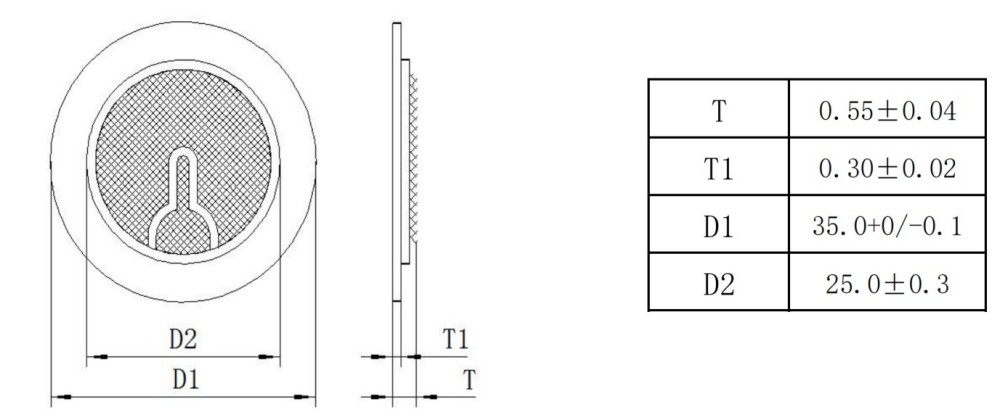

Wymiary: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.

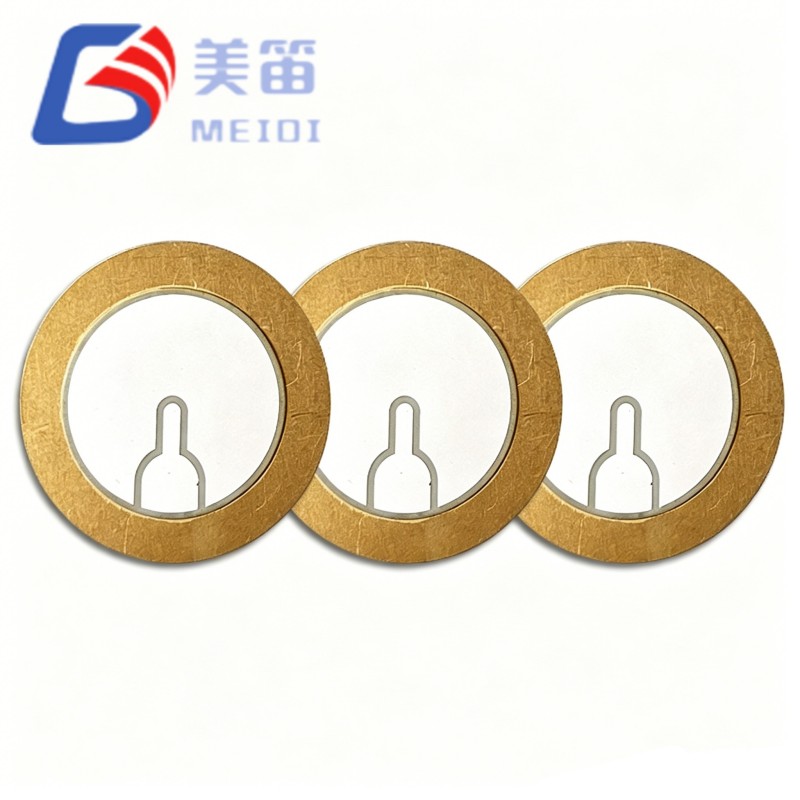

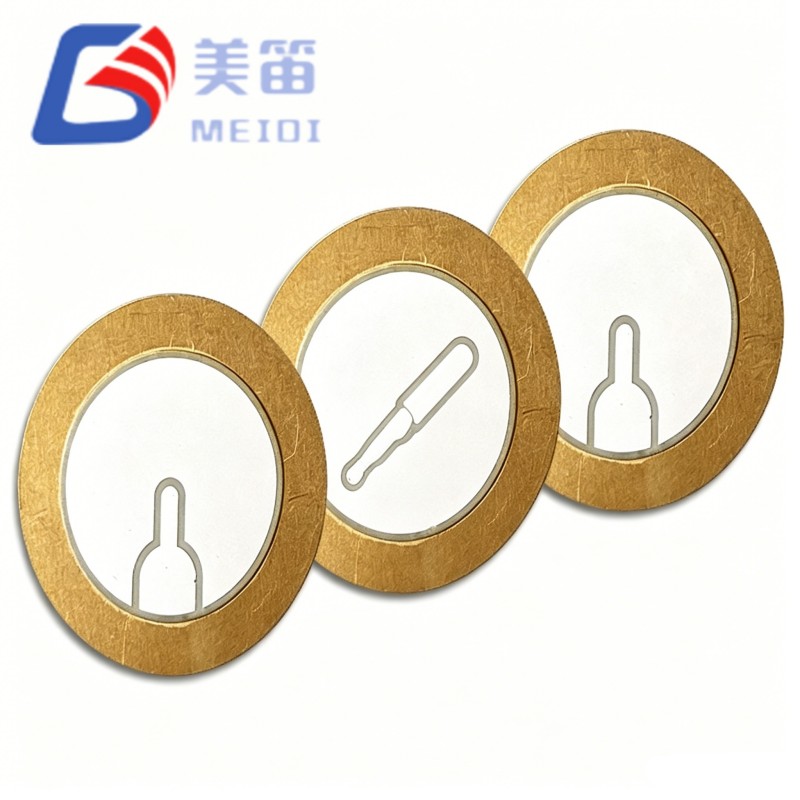

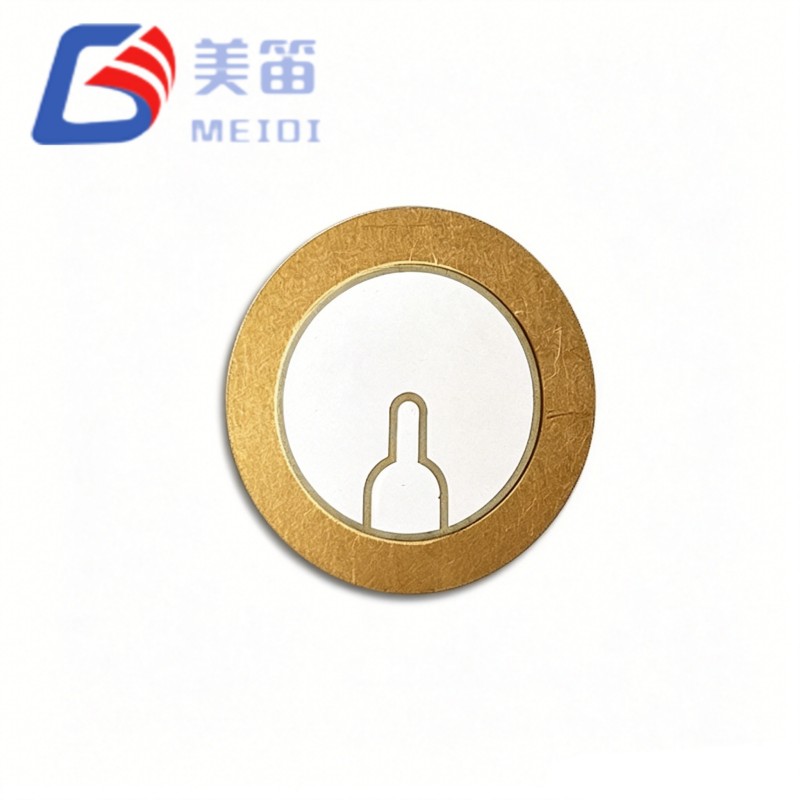

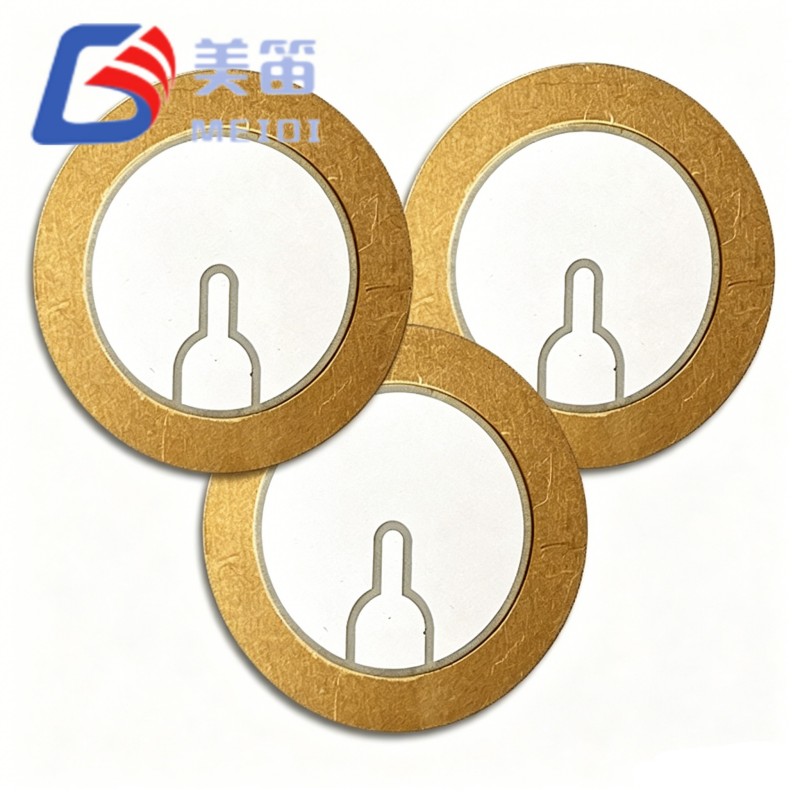

MEIDI FT-35T-2.9B1-C30 to ceramiczny element brzęczyka piezoelektrycznego o średnicy 35 mm zbudowany na mosiężnym podłożu. Zapewnia stabilną częstotliwość rezonansową 2,9 kHz i wysoką pojemność, co czyni go niezawodnym akustykiem sterownik brzęczyków, alarmów i generatorów tonów. Komponent ten nadaje się do zamówień hurtowych, Integracja OEM/ODM i długoterminowe umowy na dostawy. MEIDI, jako producent z ponad dziesięcioletnim doświadczeniem specjalistyczne doświadczenie, zapewnia stałą jakość partii i elastyczne harmonogramy dostaw.
Częstotliwość rezonansowa: 2,9 ± 0,5 kHz zgodnie ze specyfikacją
Wolna pojemność: 30 000 / 3300 pF ± 30% przy 120 Hz zgodnie ze specyfikacją
Wymiary: średnica zewnętrzna 35,0 mm, całkowita grubość 0,55 mm zgodnie ze specyfikacją
Mosiężne podłoże zapewniające solidne połączenie akustyczne
Temperatura robocza: -20°C do +70°C zgodnie ze specyfikacją
| Parametr | Wartość | Jednostka |
| Typ produktu | Piezoelektryczny element ceramiczny | — |
| Częstotliwość rezonansowa | 2,9 ± 0,5 | kHz |
| Wolna pojemność | 30 000 / 3300 ± 30% | pF (przy 120 Hz) |
| Równoważny opór | ≤ 500 | Ω |
| Strata dielektryczna (tanδ) | ≤ 5% | — |
| Temperatura pracy | -20 ~ +70 | °C |
| Temperatura przechowywania | -30 ~ +80 | °C |
| Materiał podłoża | Mosiądz | — |
| Całkowita grubość (T) | 0,55 ± 0,04 | mm |
| Grubość ceramiki (T1) | 0,30 ± 0,02 | mm |
| Średnica zewnętrzna (D1) | 35,0 +0 / -0,1 | mm |
| Średnica wewnętrzna (D2) | 25,0 ± 0,3 | mm |
Przemysłowe panele alarmowe i systemy ostrzegania bezpieczeństwa
Samochodowe wskaźniki dźwiękowe (alarm cofania, przypomnienie o zapięciu pasów bezpieczeństwa)
Dźwięki alarmowe urządzeń medycznych (monitory pacjenta, przenośne narzędzia diagnostyczne)
Inteligentne czujniki domowe i centra bezpieczeństwa IoT
Elektronika użytkowa wymagająca kompaktowych sygnałów akustycznych o dużej mocy
1. Nie przykładaj napięcia poza określony zakres roboczy FT-35T-2.9B1-C30. Nadmierny napęd może powodować degradację lub rozwarstwienie ceramiki.
2. Należy zachować ostrożność, aby uniknąć wstrząsów mechanicznych lub zginania, które mogłyby spowodować pęknięcie warstwy ceramicznej lub oddzielenie mosiężnego podłoża.
3. Unikaj długotrwałego narażenia na atmosferę korozyjną, wysoką wilgotność lub kondensację, które mogą utleniać mosiężne podłoże i pogarszać przyczepność elektrod.
4. Przechowywać w oryginalnym, wysuszonym opakowaniu, aby zapobiec wnikaniu wilgoci i zachować zdolność lutowania.
5. Podpórkę montażową należy stosować wyłącznie na obwodzie podłoża. Nie ograniczaj centralnego obszaru wibracji, ponieważ zmieni to częstotliwość rezonansową i poziom ciśnienia akustycznego.

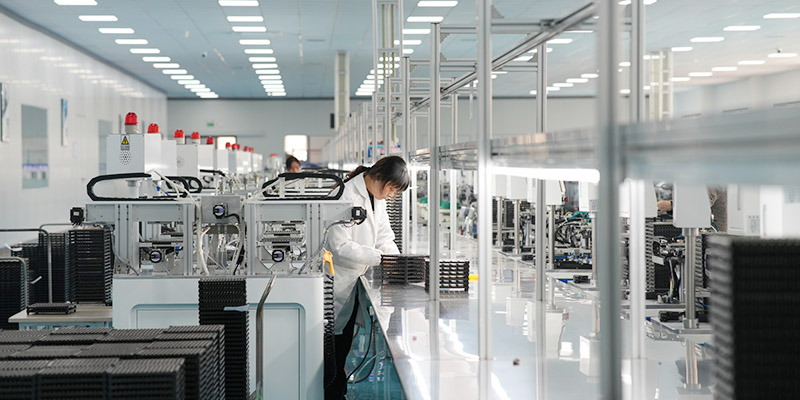

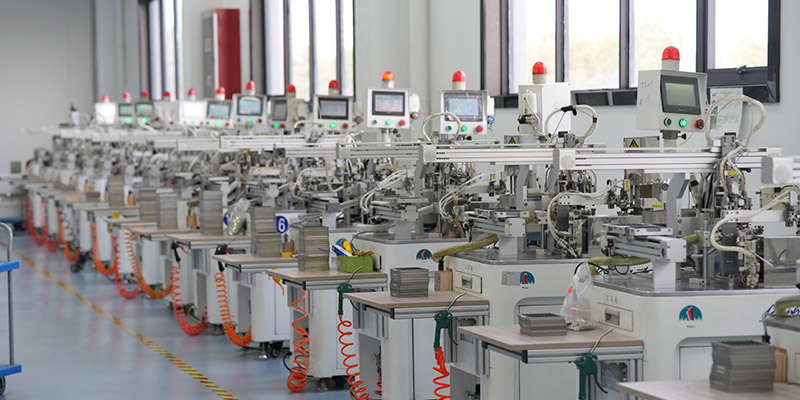

MEIDI produkuje 35 mm piezoceramiczne elementy brzęczyka w zakładzie posiadającym certyfikat ISO9001, wyposażonym w dedykowane zautomatyzowane linie do wypalanie ceramiki, drukowanie elektrodami, polaryzacja i końcowe testy akustyczne. Każda partia FT-35T-2.9B1-C30 przechodzi przemiatanie częstotliwości rezonansowej, weryfikację pojemności i kontrolę wizualną. Z ustalonym łańcuchem dostaw i pełną kontrolę wewnętrzną, utrzymujemy powtarzalną wydajność i obsługujemy dostawy średnio- i wielkoseryjne.
Odp.: tak, zamówienia zbiorcze są mile widziane. Standardowy czas realizacji wynosi 2-4 tygodnie w zależności od ilości. W przypadku większych ilości lub pilnych potrzeb prosimy o kontakt z naszym zespołem sprzedaży w celu uzyskania potwierdzonego harmonogramu.
Odp.: Zapewniamy bezpłatne próbki tego elementu piezoelektrycznego 35 mm kwalifikującym się nabywcom. Koszty wysyłki mogą obowiązywać w zależności od miejsca docelowego. Żądania próbek można składać bezpośrednio poprzez formularz zapytania.
Odp.: Dostępne jest dostosowanie częstotliwości rezonansowej, pojemności, grubości podłoża i zakończenia przewodu. Nasz zespół badawczo-rozwojowy ściśle współpracuje z klientami, aby dostosować parametry w możliwych zakresach, zachowując jednocześnie niezawodność.
Odp.: MEIDI działa w ramach zarządzania jakością ISO9001. Na żądanie możemy dostarczyć certyfikaty materiałowe, raporty z testów i oświadczenia o zgodności z dyrektywą RoHS/REACH.
Odp.: Elementy pakowane są w antystatyczne tacki i worki próżniowe ze środkiem osuszającym. Zewnętrzne kartony są wzmocnione, aby zapobiec uszkodzeniom podczas transportu. W przypadku zamówień o dużej objętości obsługiwane są niestandardowe etykiety i kody kreskowe.
Aby poprosić o pełny arkusz danych, omówić opcje konfiguracji lub uzyskać wycenę FT-35T-2.9B1-C30 Piezoelektryczny element ceramiczny o średnicy 35 mm. Skontaktuj się z MEIDI w sprawie wymagań technicznych lub docelowego zastosowania. Nasz zespół wsparcia technicznego prześle szczegółowe zalecenia w ciągu jednego dnia roboczego.
