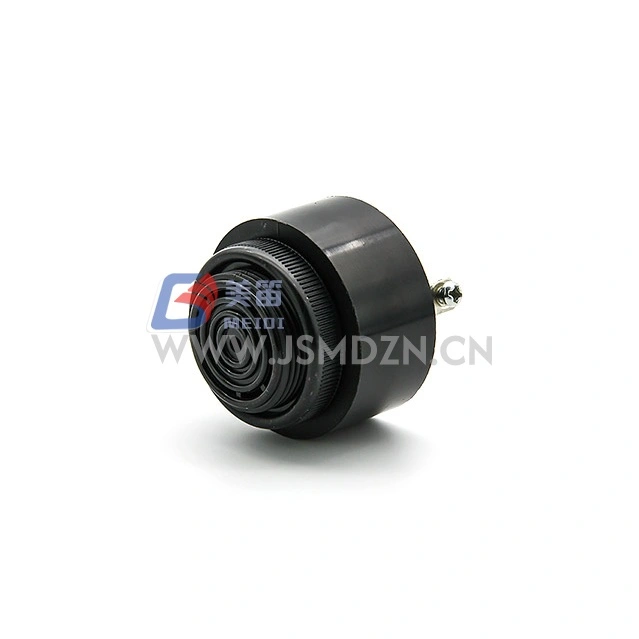

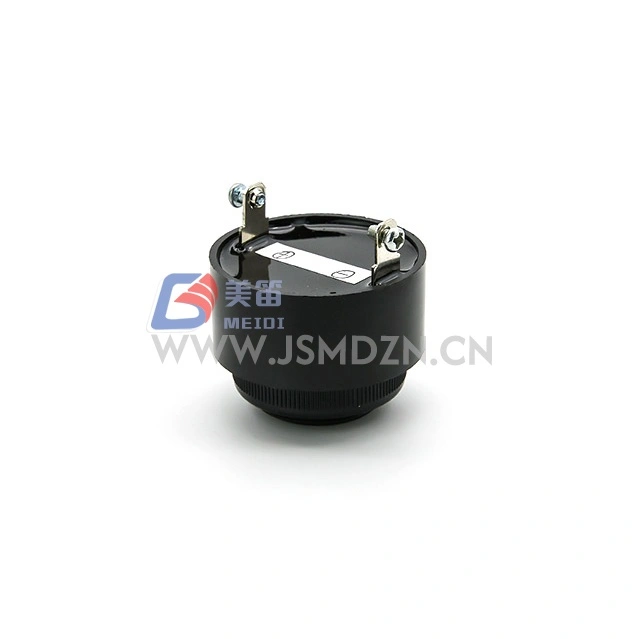

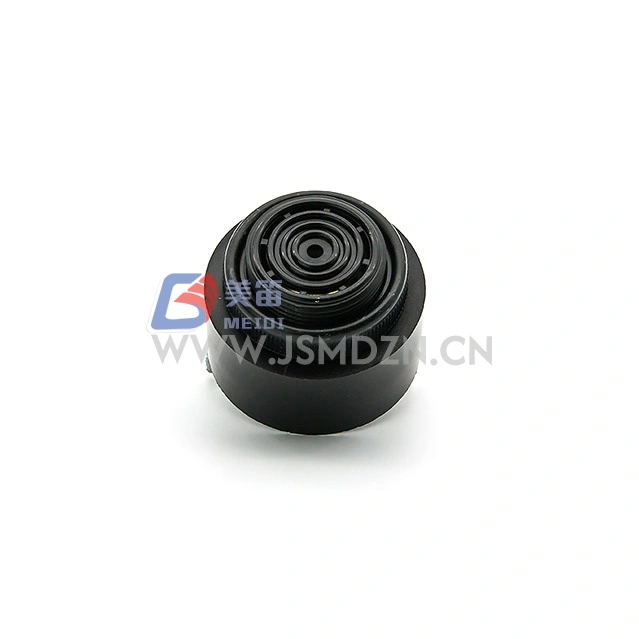

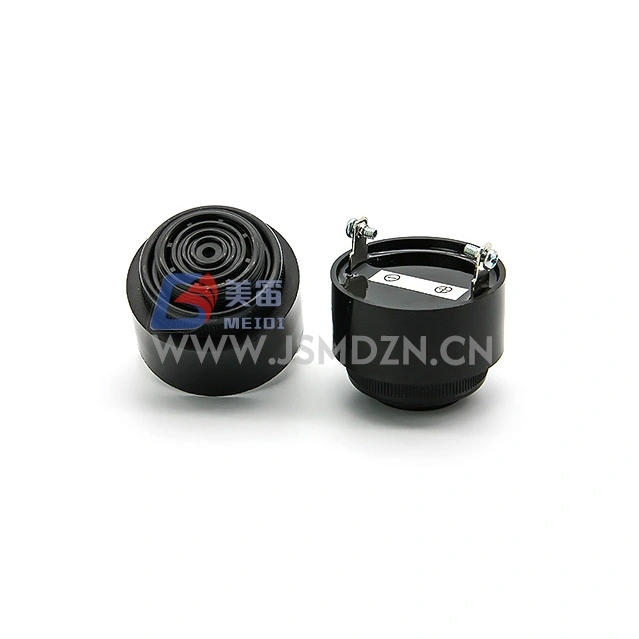

Alarm elektroniczny MEIDI HND-4333M z dźwiękiem o natężeniu 95 dB to elektroniczny alarm wysokiego napięcia przeznaczony do zastosowań w zakresie ostrzeżeń dźwiękowych wymagających napędu AC lub DC przy podwyższonych poziomach napięcia. Przy napięciu znamionowym 110 VDC/VAC i zakresie roboczym 60–150 VDC/VAC, ten alarm integruje się z obwodami ostrzegawczymi podłączonymi do sieci i przemysłowymi systemami sterowania wysokiego napięcia bez dodatkowej regulacji napięcia.
HND-4333M produkuje min. Ciśnienie akustyczne 95dB przy 110VDC/VAC, 10cm, przy częstotliwości rezonansowej 2800±500Hz. Specyfikacja źródła podaje parametr częstotliwości z notacją przerywaną i typem tonu jako ciągły. Czarna obudowa z ABS zapewnia średnicę Φ43,0 mm przy masie netto około 36 g. Zakres temperatur pracy wynosi -20 ℃ ~ + 70 ℃, przy przechowywaniu o wartości znamionowej -30 ℃ ~ + 80 ℃.
Wysokonapięciowy napęd AC/DC — napięcie znamionowe 110 VDC/VAC z zakresem roboczym 60–150 VDC/VAC do bezpośredniego podłączenia do obwodów zasilania wysokiego napięcia
Wyjście ciśnienia akustycznego 95 dB — min. 95dB przy 110VDC/VAC, 10cm dla alarmu dźwiękowego w środowiskach przemysłowych
Częstotliwość rezonansowa 2800 Hz — fabrycznie dostrojona na 2800 ± 500 Hz z dźwiękiem ciągłym
Czarna obudowa ABS — konstrukcja o średnicy Φ43,0 mm, waga netto około 36 g
Szeroki zakres temperatur — -20℃~+70℃ podczas pracy, -30℃~+80℃ podczas przechowywania
| Parametr | Wartość | Notatki |
| Typ produktu | Alarm elektroniczny | — |
| Napięcie znamionowe | 110 V DC/VAC | Nominalny |
| Napięcie robocze | 60~150 VDC/VAC | Ciągły zasięg |
| Prąd znamionowy | Maks. 20 mA | Przy napięciu 110 V DC/VAC |
| Poziom ciśnienia akustycznego | Min. 95 dB | Przy 110VDC/VAC, 10cm |
| Częstotliwość rezonansowa | 2800 ±500 Hz | Zapis przerywany według specyfikacji |
| Ton | Ciągły | Według specyfikacji |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | Niedziałający |
| Materiał obudowy | ABS | Czarny |

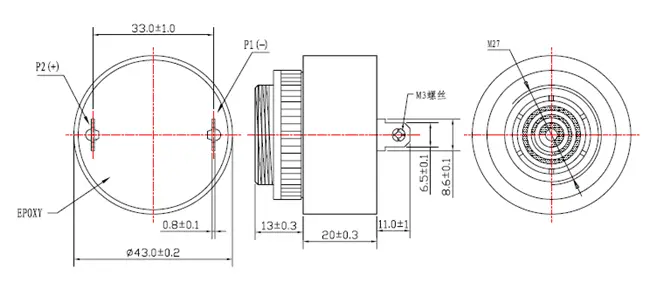

| Średnica | Φ43,0 mm | Według rysunku wymiarowego |
| Waga netto | Około 36 g | — |
Obwody alarmowe wysokiego napięcia — systemy z zasilaniem 110 V AC/DC do bezpośredniego ostrzegania dźwiękowego
Przemysłowe panele sterujące — alarmy o usterkach i stanach urządzeń podłączonych do sieci
Powiadomienia przeciwpożarowe i bezpieczeństwa — sygnalizatory dźwiękowe w instalacjach bezpieczeństwa budynków o zasilaniu 110V
Ostrzeżenie o zagrożeniu procesowym — powiadamianie o przeciążeniach urządzeń i usterkach w środowiskach przemysłowych
Ogólne elektroniczne systemy ostrzegawcze – zastosowania wymagające napędu wysokonapięciowego i poziomu dźwięku 95 dB
| Wymagania projektowe | Zaleta HND-4333M |
| Napęd wysokiego napięcia | Napięcie znamionowe 110VDC/VAC, zakres pracy 60~150VDC/VAC dla bezpośredniego podłączenia do sieci |
| Wyjście dźwiękowe | Min. 95dB przy 110VDC/VAC, 10cm |
| Elastyczność dostaw | Akceptuje zarówno napięcie AC, jak i DC w zakresie roboczym |
| Kompaktowa obudowa | Obudowa ABS o średnicy 43,0 mm i wadze około 36 g |
| Wytrzymałość temperaturowa | Zakres pracy -20℃~+70℃ dla środowisk przemysłowych |
MEIDI produkuje alarm elektroniczny HND-4333M z dźwiękiem o natężeniu 95 dB w ramach kontrolowanych procesów produkcyjnych. Każda partia produkcyjna poddawana jest:
Weryfikacja częstotliwości – badanie częstotliwości rezonansowej przy 2800±500 Hz

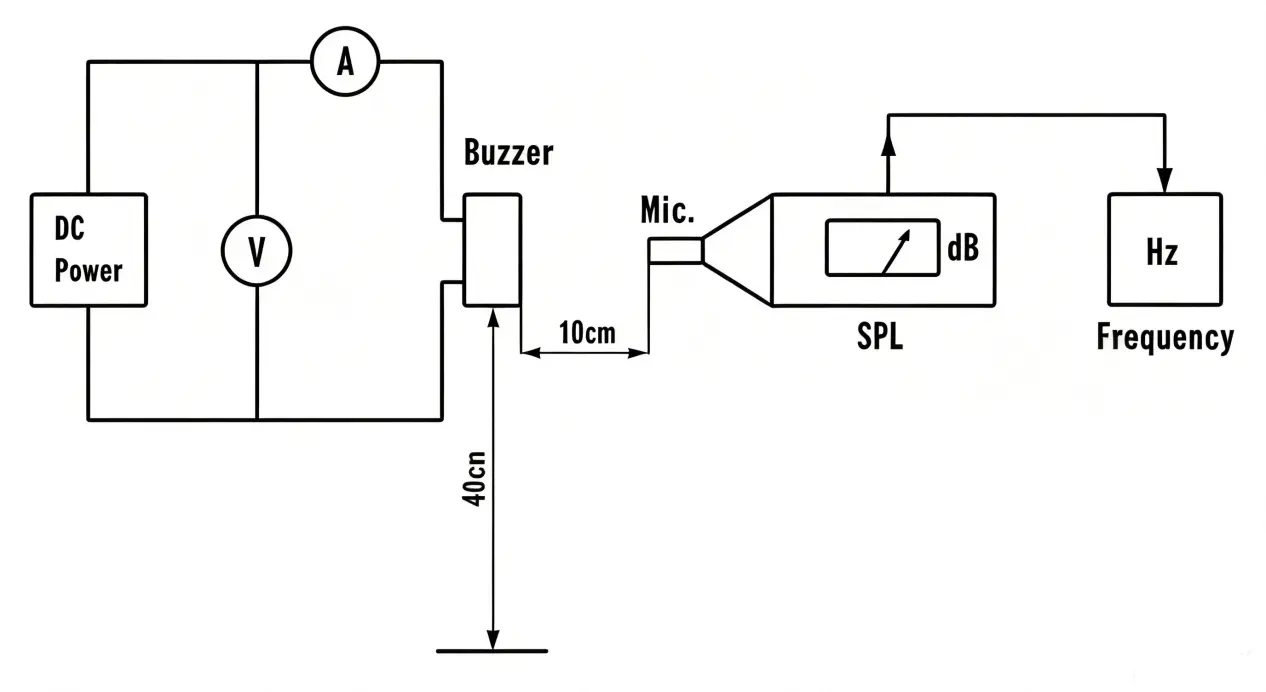

Weryfikacja SPL — weryfikacja ciśnienia akustycznego przy 110VDC/VAC, 10cm
Test poboru prądu — Max. Kontrola 20mA przy 110VDC/VAC
Testowanie niezawodności — w tym 96-godzinny test trwałości przy napięciu znamionowym z przebiegiem prostokątnym 1/2 cyklu pracy, przechowywanie w wysokiej temperaturze +80℃ (96h), przechowywanie w niskiej temperaturze -40℃ (96h), 48-godzinna ekspozycja na wilgoć przy +40℃/90~95% RH, 10-cyklowy szok temperaturowy (+70℃↔-20℃), test upadku z 1,2 m oraz test wibracji mechanicznych (1000 razy/min, amplituda 1,5 mm, 3 osie)
Produkty są wytwarzane z materiałów zgodnych z dyrektywą RoHS. Aby uzyskać szczegółową dokumentację jakościową i raporty z testów, należy skontaktować się z firmą MEIDI.
1. Co oznacza „przerywany” w specyfikacji częstotliwości i jaki ma to związek z tonem „ciągłym”?
Specyfikacja źródła podaje częstotliwość rezonansową jako „2800 ± 500 Hz/przerywany”, a typ tonu jako „Ciągły”. Notacja Przerywana pojawia się w polu parametru częstotliwości, natomiast ton jest określony jako Ciągły. Skontaktuj się z MEIDI, aby uzyskać wyjaśnienia dotyczące cyklu pracy i zależności między wzorcami tonów dla Twojej aplikacji.
2. Czy HND-4333M może być zasilany zarówno napięciem AC, jak i DC?
Tak. Napięcie znamionowe jest określone jako 110VDC/VAC, a zakres napięcia roboczego wynosi 60~150VDC/VAC. Alarm akceptuje zarówno wejście AC, jak i DC w tym zakresie. Sprawdź, czy napięcie zasilania mieści się w określonym zakresie roboczym.
3. Jaka jest odległość i warunki pomiaru poziomu ciśnienia akustycznego?
W specyfikacji źródłowej podano min. 95dB przy 110VDC/VAC, 10cm. Pomiaru dokonuje się w odległości 10 cm pod napięciem znamionowym. Użyj tego warunku pomiaru podczas porównywania sygnału akustycznego z innymi urządzeniami alarmowymi.
4. Z jakiego materiału i wymiarów obudowy korzysta HND-4333M?
HND-4333M ma czarną obudowę ABS o średnicy Φ43,0 mm i masie netto około 36 g. Skontaktuj się z MEIDI, aby uzyskać oficjalny rysunek wymiarowy przedstawiający pełne wymiary mechaniczne i szczegóły montażu.
W celu uzyskania arkuszy danych technicznych, danych specyfikacji akustycznych lub omówienia konfiguracji OEM, należy skontaktować się z firmą MEIDI. Specyfikacje produktów i dokumentacja kwalifikacyjna są dostępne w ramach wzajemnej umowy NDA.
