Pakiet z otworami przelotowymi 9,6 × 5 mm do bezpośredniego montażu na płytce drukowanej
Częstotliwość rezonansowa 2700 Hz dla sygnału wyjściowego z zewnętrznym napędem prostokątnym
Impedancja cewki 40 Ω dla obwodów sterownika klasy 5 V
Min. Ciśnienie akustyczne 85 dB w odległości 10 cm poniżej 5 Vo-p, 2700 Hz, cykl pracy 50%
Zakres napięcia roboczego 4–6Vo-p
Czarna obudowa PPO przystosowana do pracy w zakresie od -30 ℃ do +75 ℃

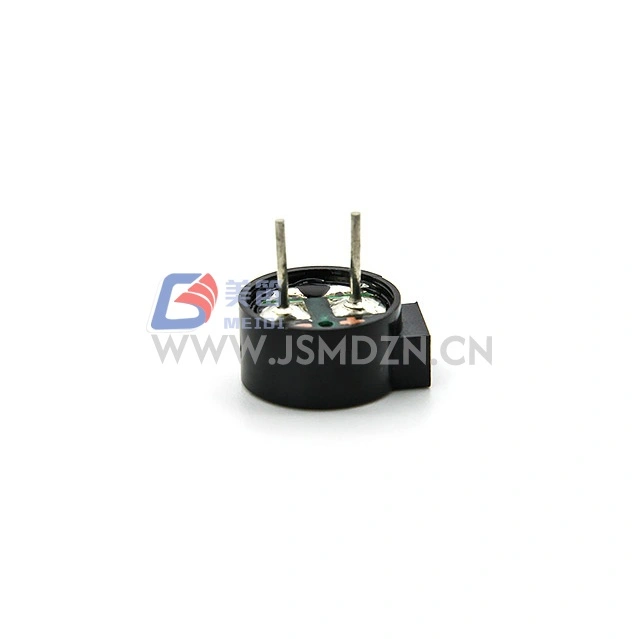

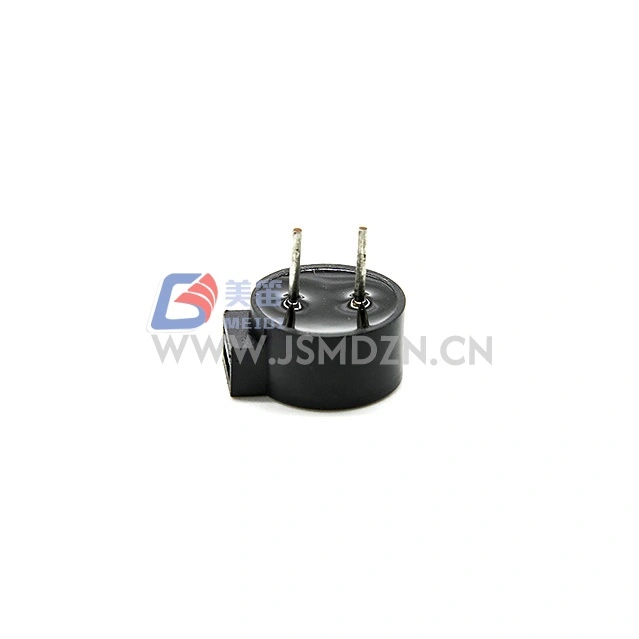

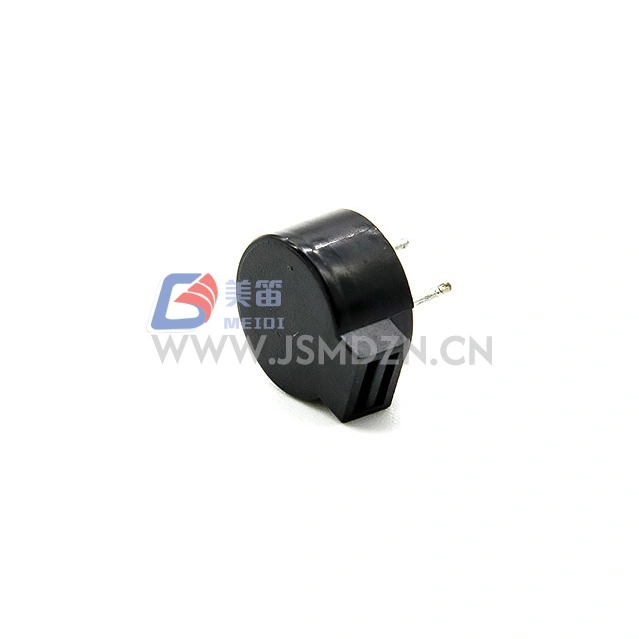

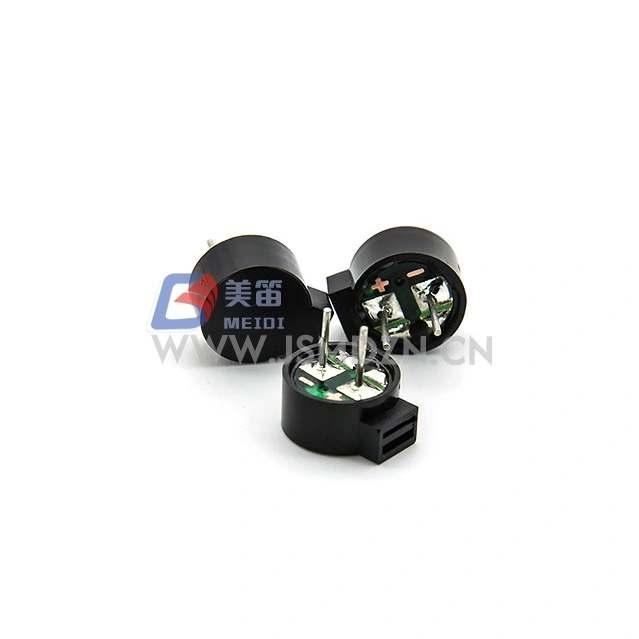

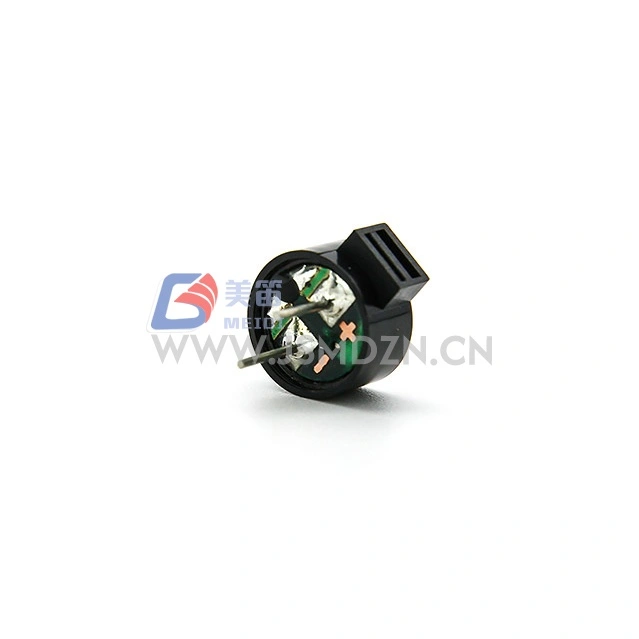

MEIDI HN‑9650E Pasywny brzęczyk elektromagnetyczny z otworem przelotowym 9,6 x 5 mm to pasywny brzęczyk elektromagnetyczny z otworem przelotowym przeznaczony do systemów OEM i przemysłowych klasy 5 V, które wymagają niezawodnego sygnału dźwiękowego z zewnętrznego źródła napędu. Przy napięciu znamionowym 5Vo-p, częstotliwości rezonansowej 2700 Hz i impedancji cewki 40 Ω, HN-9650E wytwarza min. Ciśnienie akustyczne 85 dB w odległości 10 cm i działanie w zakresie 4–6 Vo-p. Czarna obudowa PPO wytrzymuje standardowe lutowanie ręczne i na fali, dzięki czemu pasuje do paneli urządzeń, jednostek alarmowych i wskaźników stanu.
| Parametr | Wartość | Warunki testu |
| Typ produktu | Brzęczyk pasywny elektromagnetyczny | — |
| Napięcie znamionowe | 5Vo-str | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 4–6Vo-str | Szczyt sygnału napędu |
| Prąd znamionowy | Maks. 80mA | Przy 2730 Hz, obciążenie 50%, fala prostokątna 5Vo-p |

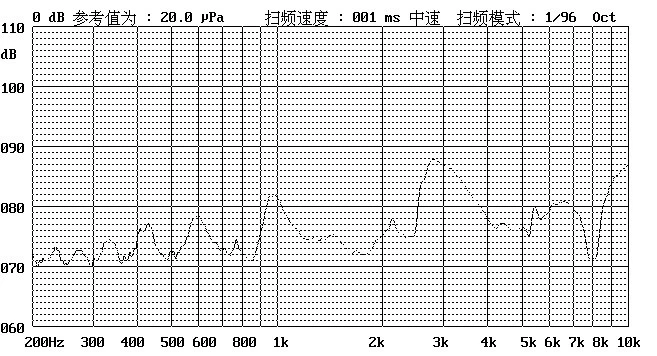

| Poziom ciśnienia akustycznego | Min. 85dB | Przy 2730 Hz, obciążenie 50%, 5 Vo-p, 10 cm |
| Rezystancja cewki | 40 ± 4Ω | W temperaturze 25 ℃, DC |
| Częstotliwość rezonansowa | 2700 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -30 ℃ ~ +75 ℃ | — |
| Temperatura przechowywania | -40 ℃ ~ + 85 ℃ | — |
| Waga netto | Około. 1g | — |
| Materiał obudowy | Czarny PPO | — |
| Ochrona Środowiska | RoHS | — |
Standardowe warunki testowe: temperatura 25 ± 3 ℃, wilgotność 60 ± 10% R.H., ciśnienie 860–1060 hPa
Uwaga: Warunki badania prądu znamionowego i ciśnienia akustycznego w oryginalnej specyfikacji odnoszą się do 2730 Hz, podczas gdy częstotliwość rezonansowa jest określona jako 2700 Hz. Skontaktuj się z MEIDI, aby potwierdzić dokładną częstotliwość testów dla Twojej aplikacji.
x
Panele przednie urządzeń wykorzystujące brzęczyki z otworami przelotowymi do alarmów operatora
Systemy monitorowania budynków i obiektów z dźwiękowymi sygnałami ostrzegawczymi
Moduły zasilacza i konwertera do powiadamiania o przekroczeniu temperatury
Automatyczne urządzenia kasowe i kioski umożliwiające przesyłanie informacji zwrotnych o transakcjach
Elektronika użytkowa z obwodami napędowymi na poziomie logicznym 5 V
Sterowniki procesów wymagające sygnalizacji stanu 2700 Hz
| Wymagania projektowe | Zaleta HN‑9650E |
| Wyjście akustyczne w formacie przelotowym | Min. 85 dB SPL w obudowie 9,6 × 5 mm |
| Kompatybilność z systemem 5 V | Wartość znamionowa 5Vo-p w zakresie roboczym 4–6Vo-p |
| Montaż ręczny i automatyczny | Przewody przelotowe do lutowania ręcznego i na fali |
| Regulowana tolerancja dostaw | Maksymalne napięcie robocze 6Vo-p |
| Rozszerzony zakres temperatur | Obudowa PPO w zakresie od -30 ℃ do +75 ℃ |
MEIDI produkuje HN-9650E w ramach kontrolowanych procesów produkcyjnych, obejmujących kontrolę materiału przychodzącego, weryfikację rezystancji cewki i testy akustyczne dla każdej partii produkcyjnej. Każda partia przechodzi testy niezawodności obejmujące trwałość, wysoką/niską temperaturę, wilgotność, szok termiczny, upadek i wibracje. Po którymkolwiek z tych testów produkt musi spełniać kryteria akceptacji bez pogorszenia funkcjonalności poza określoną tolerancją ciśnienia akustycznego.
| Przedmiot testowy | Warunki testu |
| Próba życia | 25 ± 10 ℃, napięcie znamionowe, częstotliwość rezonansowa 1/2 obciążenia, fala prostokątna, 96 godzin |
| Test wysokiej temperatury | Przechowywanie w temperaturze +80 ℃ przez 96 godzin, przed badaniem odzyskać w temperaturze pokojowej przez 3 godziny |
| Test w niskiej temperaturze | -40℃ przechowywanie przez 96 godzin, regeneracja w temperaturze pokojowej przez 3 godziny przed badaniem |
| Test wilgotności | +40±3℃, 90%–95% RH, 48 godzin, regeneracja w temperaturze pokojowej przez 6 godzin przed badaniem |
| Test szoku termicznego | 70℃ 2 godziny → -20℃ 2 godziny (1 cykl), przerwa między cyklami 1 godzina, łącznie 10 cykli |
| Test upadku | Standardowe opakowanie, wszystkie 6 ścian i 3 krawędzie, spada z wysokości 1,2 m na grubą deskę drewnianą |
| Test wibracji | 1000 cykli/min, amplituda 1,5 mm, 1 godzina na oś, łącznie 3 osie |
Przestroga: Należy unikać przedostawania się ciał obcych do produktu, w tym materiałów magnetycznych, materiałów rozpuszczalnych w wodzie i gazów korozyjnych, ponieważ mogą one mieć wpływ na parametry elektryczne.
1. Jakiego sygnału sterującego wymaga HN‑9650E?

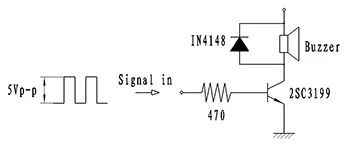

HN‑9650E to pasywny brzęczyk, który wymaga zewnętrznego sygnału prostokątnego lub PWM. Fala prostokątna o częstotliwości 2700 Hz i cyklu pracy 50% przy 5Vo-p daje znamionową min. Moc wyjściowa 85 dB w odległości 10 cm. Aby uzyskać uwagi dotyczące zastosowań obwodów napędowych, należy skontaktować się z firmą MEIDI.
2. Czy HN‑9650E może pracować przy poziomach logicznych 3,3 V?
Znamionowy zakres roboczy wynosi 4–6 Vo-p, zatem napięcie 3,3 V może spaść poniżej określonego okna napędu. Użyj stopnia buforującego, aby osiągnąć zakres 4–6 Vo-p, lub skontaktuj się z firmą MEIDI w celu uzyskania wskazówek dotyczących napędu niskonapięciowego.
3. Jak rezystancja cewki 40 Ω wpływa na konstrukcję przetwornika?
Cewka 40 Ω pobiera maksymalnie 80 mA przy 5Vo-p. Upewnij się, że stopień sterownika może dostarczyć ten prąd przy wystarczającym napięciu nasycenia i marginesie termicznym.
4. Jakie metody lutowania są kompatybilne z obudową PPO?
Przewody z otworami przelotowymi nadają się do standardowego lutowania ręcznego i lutowania na fali. Ogranicz ekspozycję termiczną do zakresu temperatury znamionowej obudowy. Skontaktuj się z MEIDI, aby uzyskać zalecane profile lutownicze.
5. Czy pin HN‑9650E jest kompatybilny z innymi brzęczykami z otworem przelotowym 9 mm?

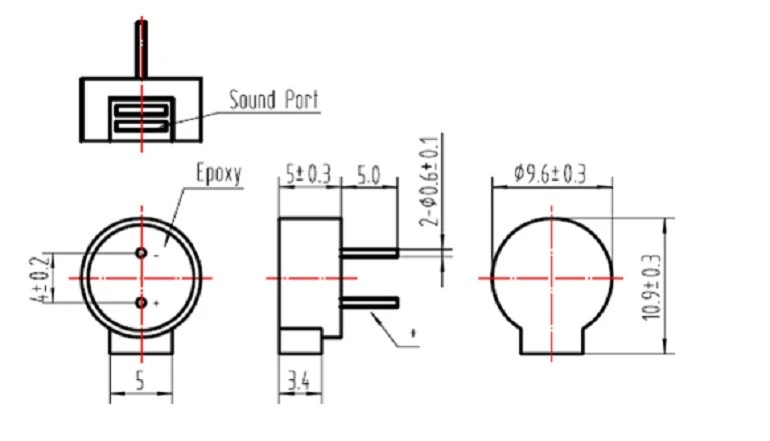

Skontaktuj się z MEIDI, aby uzyskać rysunek mechaniczny i zalecany układ otworów, aby sprawdzić zgodność podstawy z płytką PCB.
Aby uzyskać arkusze danych technicznych, uwagi dotyczące obwodów napędowych, raporty z testów niezawodności lub dostosowania OEM HN-9650E, skontaktuj się z MEIDI. Nasz zespół wspiera jednostki ewaluacyjne i inżynierię aplikacji w zakresie integracji brzęczyka z otworem przelotowym.
