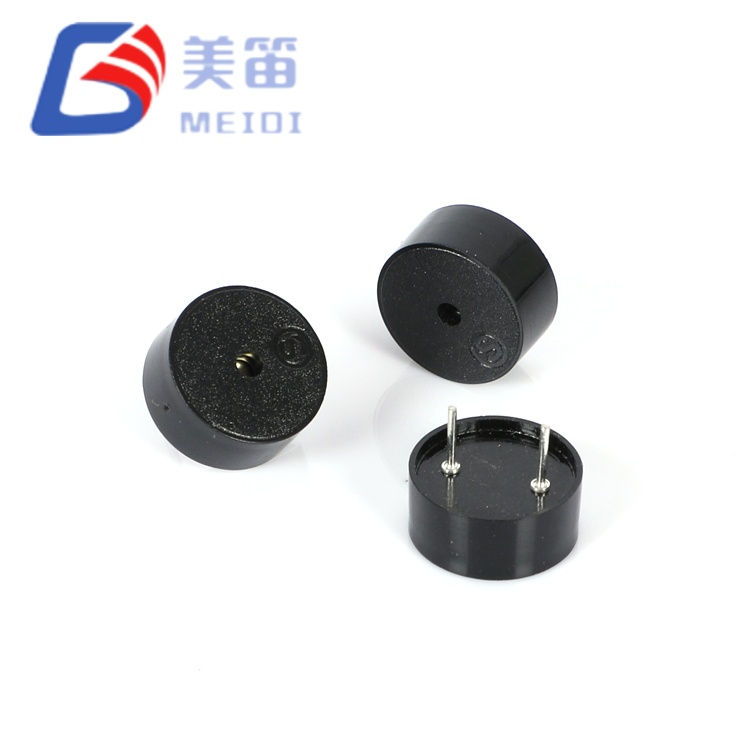

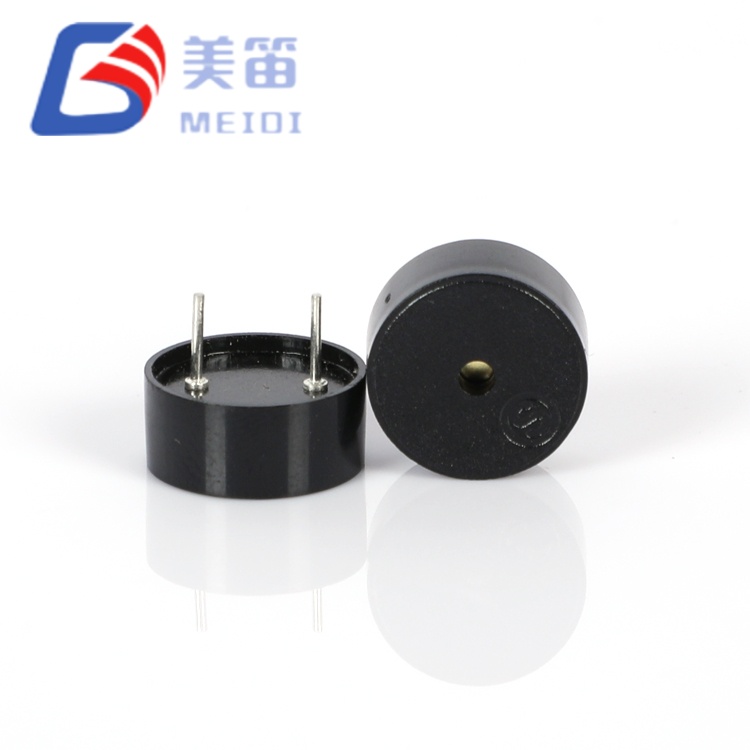

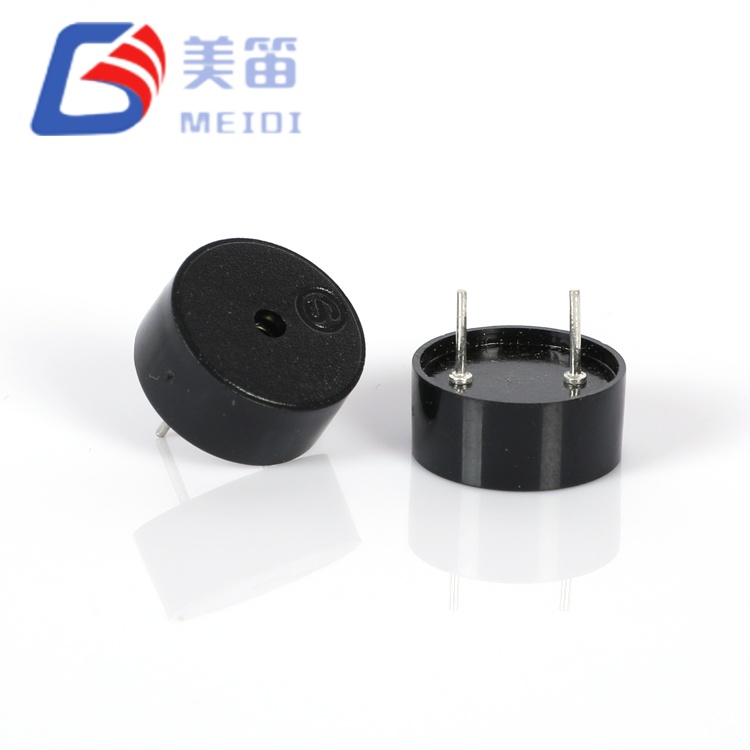

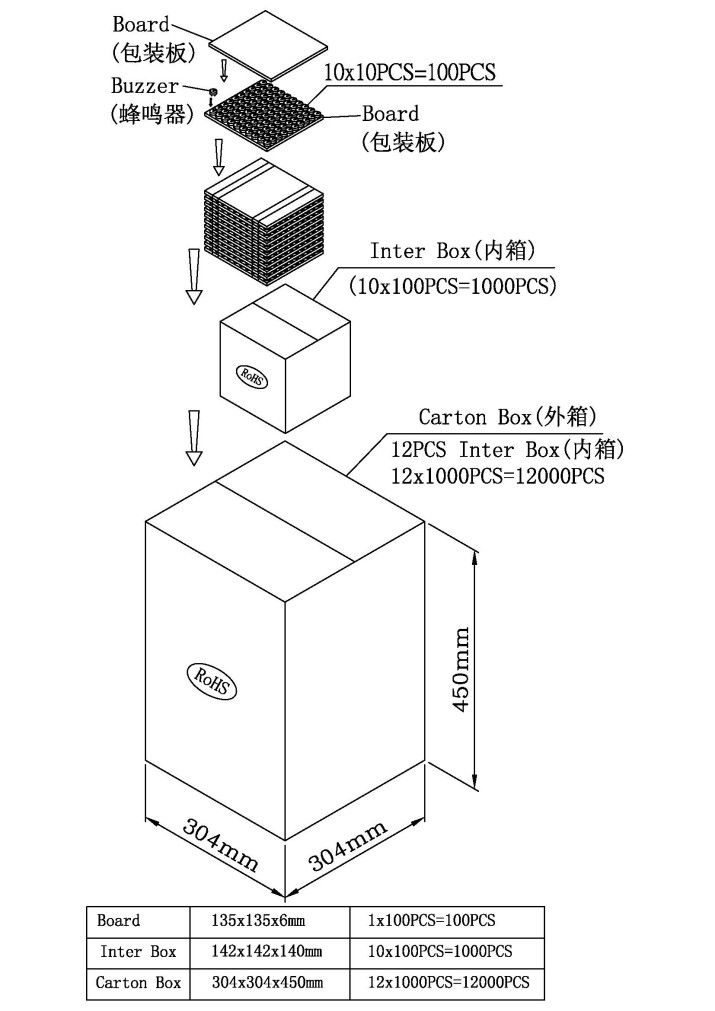

Sprężynowy piezoelektryczny pasywny brzęczyk z kołkiem Pogo

Sprężynowy piezoelektryczny pasywny brzęczyk z kołkiem Pogo to pasywny brzęczyk piezoelektryczny z otworem przelotowym, zaprojektowany do zastosowań, w których głównym ograniczeniem mechanicznym jest luz osi Z płytki drukowanej. Przy zaledwie 5,5 mm wysokości i 0,60 g oferuje taką samą moc akustyczną (83–86 dB przy 4000 Hz) jak wyższe warianty 7,0 mm, a jednocześnie mieści się w całkowitych obudowach montażowych o średnicy poniżej 6 mm – uwzględniając grubość płytki drukowanej, połączenia lutowane i prześwit w obudowie.

Wyprodukowany w zakładzie MEIDI w Jiangsu posiadającym certyfikat ISO-9001, element ten wykorzystuje precyzyjnie dostrojoną membranę ceramiczną i zoptymalizowaną wnękę wewnętrzną, aby utrzymać wydajność rezonansową pomimo zmniejszonej wysokości. Bardzo szeroki zakres roboczy 1–30 V eliminuje potrzebę stosowania kodów SKU dla konkretnego napięcia, upraszczając zarządzanie BOM w liniach produktów 3,3 V, 5 V, 12 V i 24 V. Przy zmierzonym poborze prądu wynoszącym zaledwie 0,63–0,78 mA przy 5 Vp-p, zapewnia on zmniejszenie poboru mocy od 40 do 60 razy w porównaniu z alternatywami elektromagnetycznymi, co czyni go idealnym rozwiązaniem dla zasilanych bateryjnie urządzeń do noszenia, przenośnych urządzeń medycznych i czujników IoT.

Podstawowe zalety inżynierii

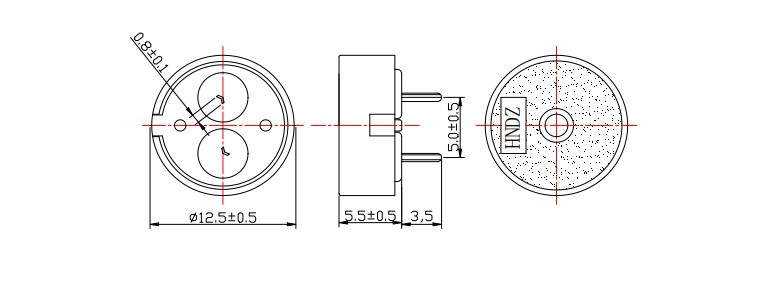

Ultracienki profil 5,5 mm – wysokość mniejsza o 21% w porównaniu z alternatywami 7,0 mm; umożliwia montaż osi Z o średnicy mniejszej niż 6 mm, w tym PCB i lutowanie

Parzystość parametrów akustycznych – 83–86 dB przy 4000 Hz odpowiada grubszym wariantom; brak kar SPL za smukłą obudowę

Bardzo szeroki zakres pracy 1–30 V – pojedynczy moduł SKU zastępuje brzęczyki zależne od napięcia w systemach 3,3 V, 5 V, 12 V i 24 V

Obciążenie pojemnościowe 12nF – bezpośredni napęd MCU GPIO w większości zastosowań; nieco większa pojemność niż warianty 10nF dla nieznacznie głośniejszego sygnału wyjściowego przy tym samym napięciu

Ultralekka masa 0,60 g – o 9% lżejsza niż zamienniki o masie 0,66 g; minimalizuje obciążenie bezwładnościowe w konstrukcjach do noszenia i przenośnych

Montaż spolaryzowany przez otwór – mechaniczne zabezpieczenie i zabezpieczenie przed polaryzacją w instalacjach przemysłowych i motoryzacyjnych

Środowiska zastosowań — tam, gdzie wysokość ma znaczenie

Urządzenia zdrowotne do noszenia — alerty o celach na monitorze kondycji, dźwięki powiadomień na smartwatchu i słyszalne sygnały dźwiękowe parowania urządzeń, przy czym całkowita grubość wynosi 6 mm.

Ultracienkie węzły czujników IoT — ostrzeżenia o progach środowiskowych, powiadomienia o sabotażu i dźwięki stanu łączności przy całkowitej grubości urządzenia poniżej 10 mm

Przenośne instrumenty medyczne – cyfrowe powiadomienia o gorączce, dźwięki graniczne pulsoksymetru i przenośne sygnały dźwiękowe zakończenia EKG w urządzeniach kieszonkowych

Urządzenia z kartami inteligentnymi i tokenami – dźwięki potwierdzeń transakcji, informacje zwrotne o wprowadzeniu kodu PIN i ostrzeżenia o niskim stanie baterii w urządzeniach zabezpieczających w kształcie karty kredytowej

Samochodowe moduły wewnętrzne 12 V/24 V – przypomnienia o zapięciu pasów bezpieczeństwa, sygnały dźwiękowe kluczyka w stacyjce i informacje zwrotne z narzędzia diagnostycznego bez narzutu regulatora napięcia

Przemysłowe panele sterujące 24 V – sygnalizacja usterek, dźwięki zakończenia cykli i alarmy wyłączników krańcowych w systemach PLC i przekaźnikowych

Doskonałość produkcji – gwarancja jakości MEIDI

MEIDI produkuje HNR‑1255 PA5.0 na dedykowanych piezoelektrycznych liniach montażowych z automatycznym prasowaniem ceramiki, wypalaniem elektrod i hermetyzacją obudowy. Nasza baza produkcyjna w Jiangsu działa w ramach zarządzania jakością ISO 9001:2015, ze statystyczną kontrolą procesu na każdym etapie – od kontroli surowców po końcową weryfikację akustyczną.

Każda partia produkcyjna przechodzi kompleksową kwalifikację:

Test pojemności 100% – 12nF ±40% weryfikacja przy 1kHz; zakres pomiarowy 11,7–14,2 nF zapewnia spójne dopasowanie sterowników

Próbkowanie częstotliwości rezonansowej – 4000 Hz ±12,5% weryfikacja statystyczna; typowy zakres pomiarowy 3900–4080 Hz

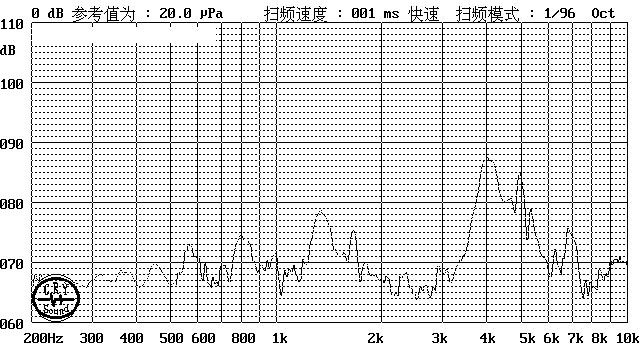

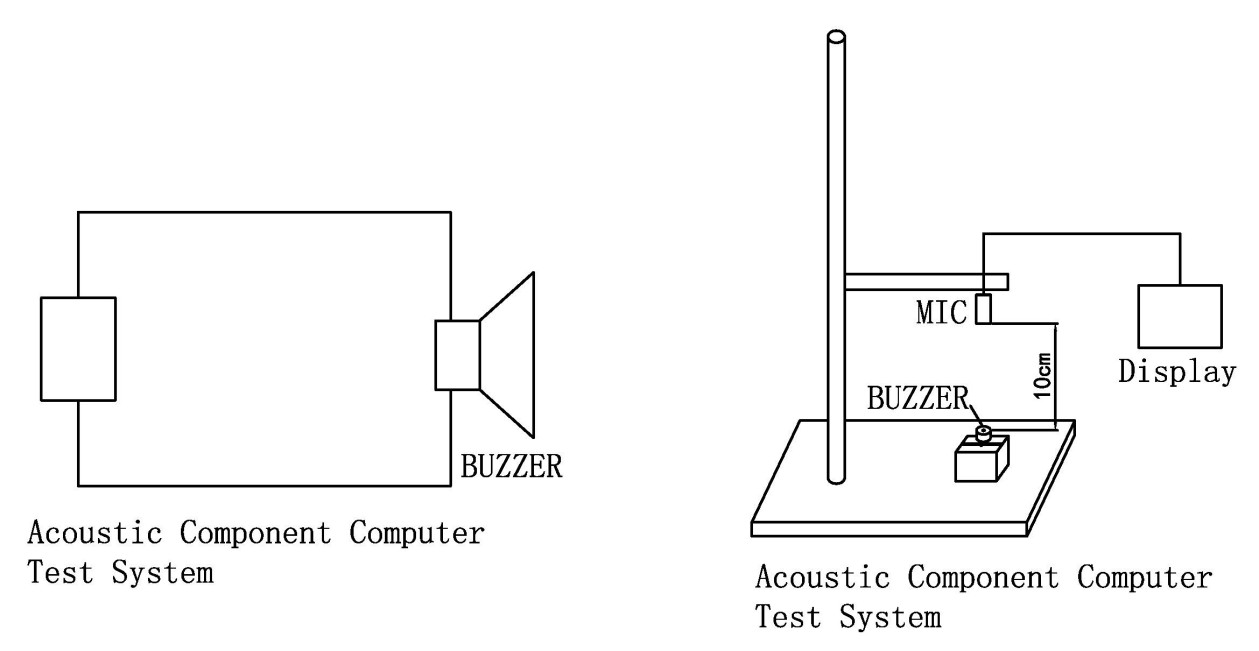

Weryfikacja partii SPL – minimum ≥80 dB przy 5 Vp-p, 4000 Hz; zakres próbkowania 83–86 dB potwierdza spójność akustyczną

Walidacja poboru prądu – maksymalnie ≤10mA; zmierzone 0,63–0,78 mA potwierdza wydajność poniżej miliampera

Przechowywanie w wysokiej temperaturze – 48 godzin w temperaturze +80±2℃; odzyskiwanie parametrów po 2-godzinnej stabilizacji otoczenia

Przechowywanie w niskiej temperaturze – 48 godzin w temperaturze -30±2℃; zweryfikowana aktywacja przy minimum 1V

Cykliczny szok termiczny – 5 cykli w zakresie od -30 ℃ do +80 ℃ z 30-minutowym czasem przebywania w każdym ekstremum

Walidacja naprężeń mechanicznych – wibracje sinusoidalne (10–55 Hz, amplituda 1,0 mm, osie XYZ, łączny czas 0,5 godziny) i upadek swobodny z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)

Odporność na wilgoć – 48 godzin przy 50±5℃ / 90–95% RH, następnie 2-godzinny powrót do zdrowia i charakterystyka elektryczna

Odporność na ciepło lutowania – 250±5℃ przez 10±0,5 sekundy przy odstępie korpusu od lutu wynoszącym 2,0 mm

Wszystkie komponenty są zgodne z dyrektywami RoHS, REACH i UL94 V-0. Oznaczenia kodów partii na każdym urządzeniu umożliwiają śledzenie daty produkcji, danych testowych i certyfikatów surowców przez 10 lat.

Często zadawane pytania dotyczące inżynierii – praktyczne spostrzeżenia dla projektantów

P1: Jak wysokość 5,5 mm wpływa na moc akustyczną w porównaniu do 7,0 mm HNR-1207 PA6.5?

Moc akustyczna jest równoważna. Obydwa modele zapewniają 83–86 dB przy 4000 Hz i 5 Vp-p. HNR‑1255 PA5.0 osiąga to dzięki zoptymalizowanej geometrii wnęki wewnętrznej i dostrojeniu elementów ceramicznych, które utrzymuje wydajność rezonansową pomimo zmniejszonej wysokości. Kompromisem jest nieco większa pojemność (12 nF w porównaniu z 10 nF) i nieznacznie zwiększony pobór prądu (0,63–0,78 mA w porównaniu z 0,45–0,54 mA) – oba te zjawiska są nadal poniżej miliampera i są nieistotne w praktyce. W przypadku projektów, w których mieści się 7,0 mm, oba modele działają identycznie. W przypadku ograniczeń osi Z poniżej 6 mm kwalifikuje się tylko wariant 5,5 mm.

P2: Czy HNR‑1255 PA5.0 może zastąpić HNR‑1207 PA6.5 w istniejącej konstrukcji bez modyfikacji obwodu?

Tak, po drobnej weryfikacji. Obydwa mają identyczną średnicę 12,5 mm, zakres 1–30 V, rezonans 4000 Hz i konfigurację pinów z otworami przelotowymi. Pojemność 12nF (w porównaniu do 10nF) zwiększa prąd napędu o około 20% przy tym samym napięciu i częstotliwości – typowo od 0,5 mA do 0,6 mA. Mieści się to w zakresie możliwości dowolnego układu MCU GPIO lub sterownika zaprojektowanego już dla HNR-1207. Sprawdź strefy chronione PCB: wysokość 5,5 mm może zmniejszyć wymagany prześwit w osi Z, potencjalnie umożliwiając gęstsze układanie komponentów nad brzęczykiem.

P3: Jakie jest minimalne napięcie zasilania sygnału wyjściowego w konstrukcji z ogniwem pastylkowym 3,3 V?

Około 1,5–2,0 Vp-p wytwarza słaby, ale zauważalny sygnał wyjściowy w cichym otoczeniu. Przy 3,3 Vp-p i 4000 Hz należy spodziewać się poziomu 70–75 dB – wystarczającego dla alertów zbliżeniowych, sygnałów zwrotnych przycisków i dźwięków stanu w urządzeniach konsumenckich. Specyfikacja ≥80dB jest sprawdzana przy 5Vp-p; Praca przy napięciu 3,3 V zapewnia proporcjonalnie niższy SPL. W przypadku projektów wymagających baterii pobór submiliamperowy oznacza, że ​​nawet bateria pastylkowa CR2032 (220 mAh) wytrzymuje ponad 300 000 godzin pracy z przerywanym tonem.

P4: W jaki sposób pojemność 12nF wpływa na wybór obwodu sterownika w porównaniu z alternatywami 10nF?

Przy 4000 Hz reaktancja pojemnościowa wynosi około 3,3 kΩ dla 12 nF (w porównaniu z 4,0 kΩ dla 10 nF). Ten nieznacznie wyższy prąd obciążenia nadal mieści się w standardowych limitach zasilania GPIO MCU (zwykle 8–20 mA). W przypadku dedykowanych układów sterownika piezoelektrycznego obciążenie 12 nF mieści się w granicach specyfikacji. Wyższa pojemność może być w rzeczywistości korzystna: przy tym samym napięciu zasilania nieco więcej energii jest przekazywane do elementu ceramicznego, co przyczynia się do wyrównania mocy akustycznej z wyższymi wariantami pomimo zmniejszonej objętości wnęki.

P5: Czy HNR‑1255 PA5.0 nadaje się do zastosowań przemysłowych z napięciem ciągłym 24 V?

Tak, z odpowiednią konstrukcją obwodu napędowego. Pojemnościowy charakter oznacza, że ​​prąd samoogranicza się poprzez reaktancję – około 1,8 mA RMS przy 24 Vp-p i 4000 Hz. Zaleca się jednak zastosowanie szeregowego rezystora tłumiącego (100–330 Ω) w celu tłumienia dzwonienia i ochrony tranzystora sterującego przed stanami przejściowymi obciążenia biernego. Upewnij się, że obwód napędowy wytrzymuje poziomy 24 V; standardowe piny MCU 3,3 V lub 5 V wymagają MOSFET-u z przesunięciem poziomu lub transoptora. W przypadku pracy z dźwiękiem ciągłym znikomy pobór prądu powoduje minimalne nagrzewanie sterownika nawet przy 24 V.

P6: Czy tego brzęczyka można używać w środowiskach o dużej wilgotności, takich jak zastosowania morskie lub zewnętrzne?

Standardowy model HNR‑1255 PA5.0 nie jest hermetycznie zamknięty i zgodnie z testem odporności na wilgoć jest przystosowany do pracy w środowiskach bez kondensacji o wilgotności względnej 90–95% (48 godzin przy 50°C / 95% wilgotności względnej). W przypadku ciągłej ekspozycji na zewnątrz lub w morzu MEIDI oferuje powłokę konforemną lub hermetyzację jako opcję niestandardową. Skontaktuj się z naszym zespołem inżynierów, aby omówić wymagania dotyczące ochrony przed wnikaniem i dostępne modyfikacje.
