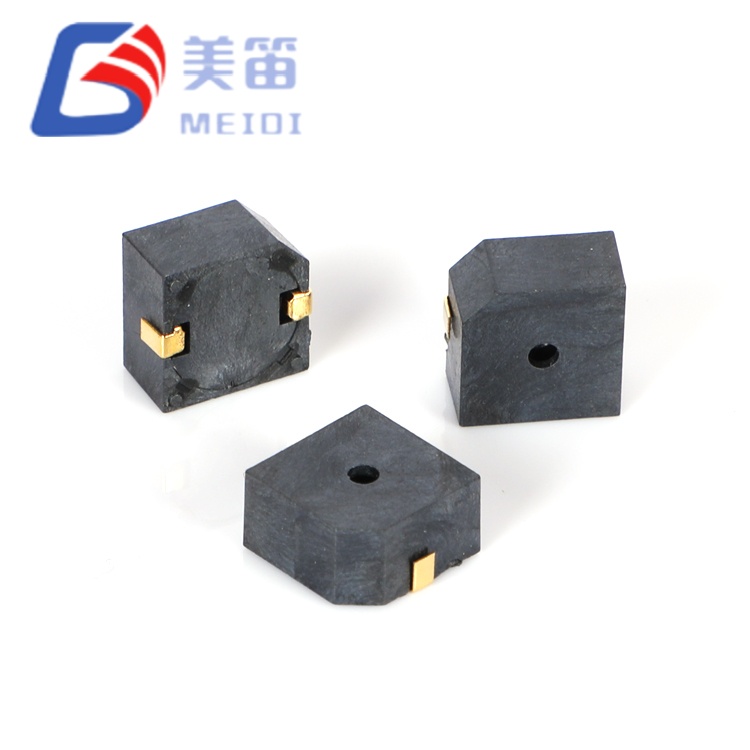

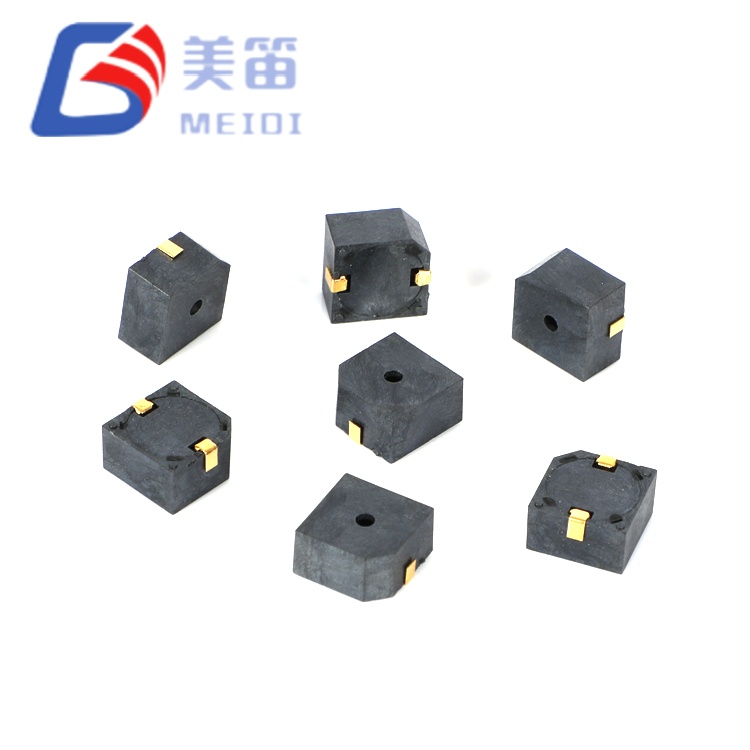

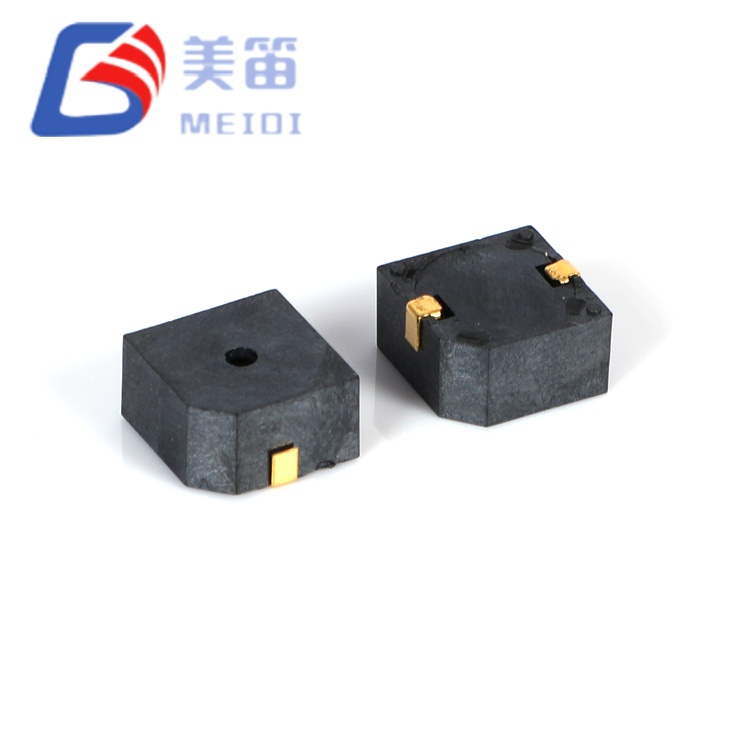

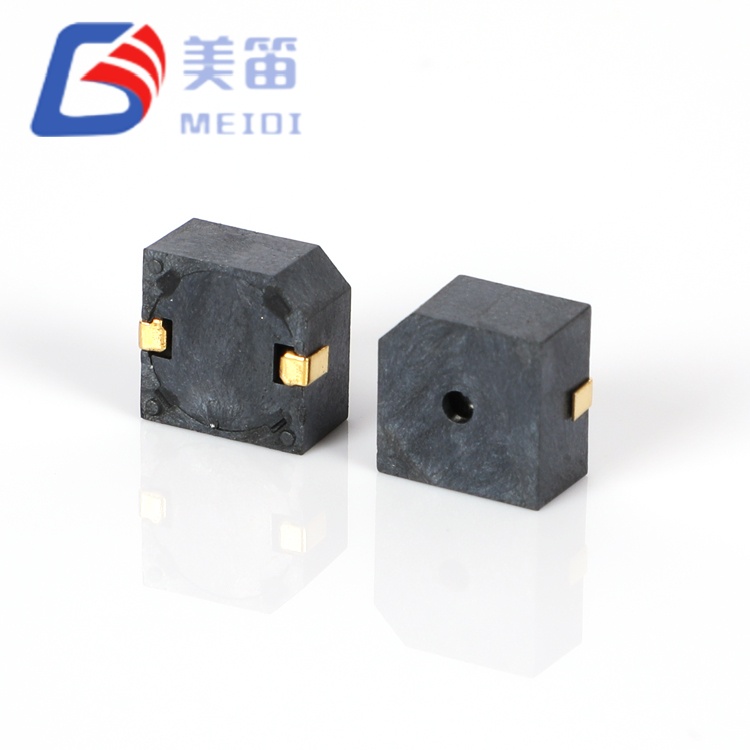

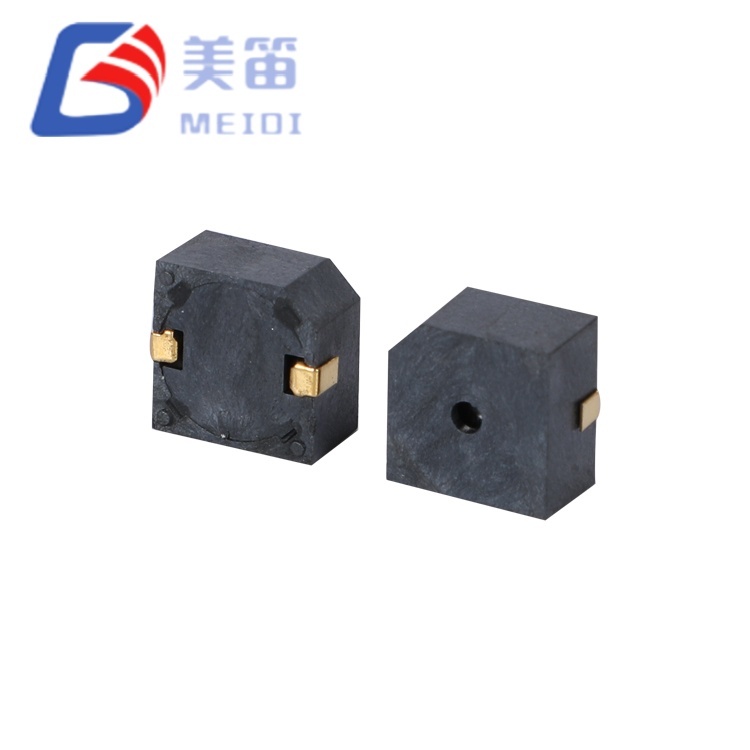

Aktywny brzęczyk magnetyczny SMD 9,6 * 9,6 * 5 mm

Przegląd produktu

Magnetyczny aktywny brzęczyk SMD 9,6 * 9,6 * 5 mm to samonapędzający się elektromagnetyczny aktywny brzęczyk, zaprojektowany do zastosowań, w których wymagane jest natychmiastowe sprzężenie akustyczne bez zewnętrznego obwodu oscylatora. Ten elektromagnetyczny aktywny brzęczyk o wymiarach 9,6 × 9,6 × 5,0 mm 5 V SMD zajmuje średniej wielkości powierzchnię, która równoważy moc akustyczną z ograniczeniami dotyczącymi PCB, dzięki czemu nadaje się do przemysłowych paneli sterowania, oprzyrządowania medycznego i interfejsów urządzeń komercyjnych, gdzie przestrzeń na płytce jest na wagę złota, ale integralność alarmów dźwiękowych nie może zostać naruszona.

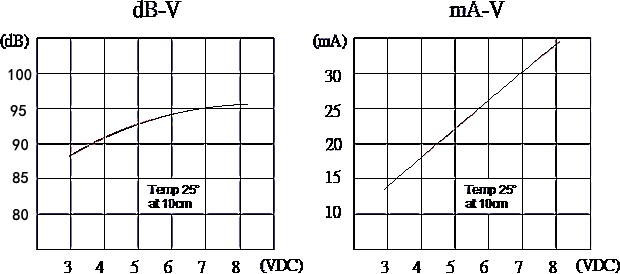

W przeciwieństwie do pasywnych brzęczyków, które wymagają generowania sygnału PWM i komponentów sterownika, MLT-9650Y-5V zawiera fabrycznie dostrojony obwód oscylatora, który wytwarza stabilny dźwięk 3000 Hz przy ≥85 dB, gdy przyłożone jest napięcie prądu stałego od 4 V do 7 V. Architektura ta eliminuje potrzebę stosowania zasobów czasowych mikrokontrolera, stopni sterownika tranzystorów i elementów filtrowania indukcyjnego, redukując zarówno złożoność BOM, jak i cykle walidacji projektu. Pobór prądu ≤30 mA przy 5 V jest kompatybilny ze standardowymi wyjściami na poziomie logicznym i stykami przekaźników, umożliwiając bezpośrednie sterowanie z wyjść cyfrowych PLC, pinów GPIO MCU z odpowiednią możliwością pozyskiwania prądu lub prostych obwodów przełączających.

Czarna obudowa LCP zapewnia stabilność wymiarową dzięki standardowym bezołowiowym profilom rozpływowym o temperaturze szczytowej 255 ± 5 °C, obsługując zautomatyzowane linie montażowe SMT bez specjalistycznych protokołów obsługi. Dzięki zakresowi temperatur roboczych od -30°C do +70°C i tolerancji przechowywania sięgającej -40°C, MLT-9650Y-5V może być wdrażany w niekontrolowanych środowiskach, w tym w zewnętrznych obudowach telekomunikacyjnych, chłodzonych urządzeniach logistycznych i podsystemach wnętrz pojazdów, gdzie skoki temperatury przekraczają limity klasy konsumenckiej.

Specyfikacje elektryczne

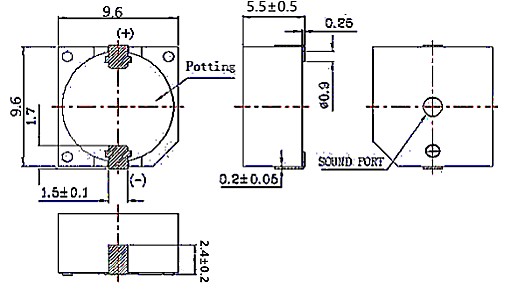

Specyfikacje fizyczne i mechaniczne

Typowe zastosowania

Przemysłowe moduły alarmowe PLC — sygnalizacja usterek i alarmy zatrzymania awaryjnego w programowalnych sterownikach logicznych i systemach napędów silnikowych, gdzie szyny logiczne 5 V lub 24 V są standardem i obowiązkowy jest natychmiastowy sygnał dźwiękowy po wyzwoleniu

Medyczne instrumenty diagnostyczne — sygnały zakończenia, ostrzeżenia o błędach i dźwięki stanu kalibracji w analizatorach laboratoryjnych, monitorach pacjenta i sprzęcie do dializ, gdzie wymaganiami regulowanymi są kompatybilność elektromagnetyczna i stała moc wyjściowa

Komercyjne chłodnictwo i logistyka łańcucha chłodniczego — alarmy otwartych drzwi, powiadomienia o przekroczeniu temperatury i alarmy o usterkach sprężarek w zamrażarkach, kontenerach transportowych i magazynach farmaceutycznych działających w temperaturach otoczenia poniżej zera

Obudowy zewnętrzne telekomunikacyjne — wykrywanie włamań do szaf, alarmy o awarii zasilania i ostrzeżenia o przekroczeniach temperatury w wzmacniakach stacji bazowych i węzłach brzegowych sieci narażonych na niekontrolowane warunki atmosferyczne

Podsystemy wnętrza pojazdów — przypomnienia o zapięciu pasów bezpieczeństwa, sygnały dźwiękowe przy kluczyku w stacyjce oraz wskazanie stanu ładowania w zestawach wskaźników pojazdów elektrycznych i kabinach pojazdów użytkowych, gdzie przeważają autobusy dodatkowe 5 V

Dlaczego warto wybrać ten model

Masa 1,5 g zapewnia stabilność mechaniczną w warunkach wibracji powszechnych w maszynach przemysłowych i pojazdach. Zespół membrany utrzymuje stałą moc akustyczną nawet w przypadku wstrząsów mechanicznych, a wysokość 5,0 mm zapewnia odpowiednią objętość wewnętrznej wnęki dla wydajnego generowania rezonansu 3 kHz.

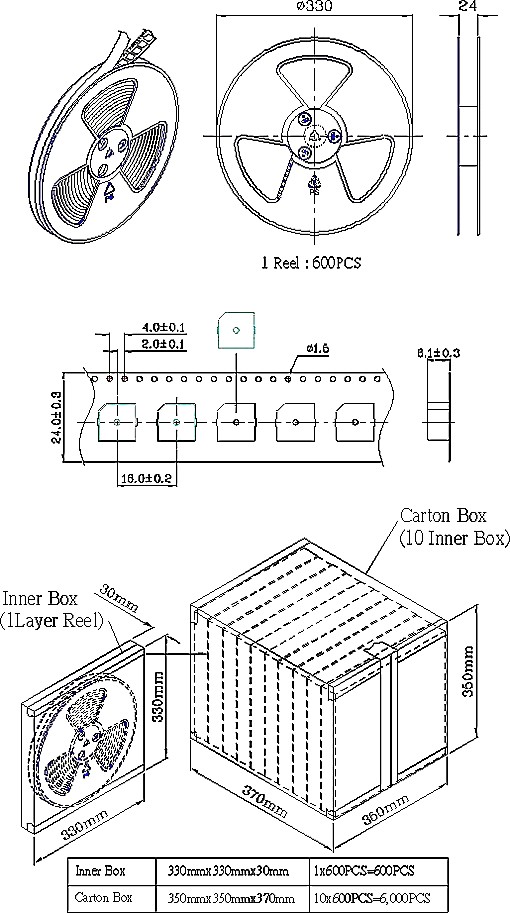

Produkcja i niezawodność

MEIDI produkuje aktywny brzęczyk magnetyczny SMD 9,6 * 9,6 * 5 mm na zautomatyzowanych liniach montażowych ze 100% testami funkcjonalności elektrycznej i akustycznej. Każda partia produkcyjna poddawana jest kompleksowej weryfikacji naprężeń środowiskowych i mechanicznych:

•Przechowywanie w wysokiej temperaturze — 48 godzin w temperaturze +80 ± 2°C, następnie 2-godzinny odzysk w warunkach otoczenia i pełna weryfikacja parametryczna

•Przechowywanie w niskiej temperaturze — 48 godzin w temperaturze -30 ± 2°C, następnie 2-godzinny odzysk w temperaturze otoczenia

• Cykle szoku termicznego — 5 cykli w zakresie od -30°C do +80°C z 30-minutowym czasem przebywania w każdym ekstremum

•Odporność na wibracje — przemiatanie sinusoidalne 10–55 Hz, amplituda 1,0 mm, osie XYZ, łącznie 0,5 godziny

•Wstrząs mechaniczny — upadek z wysokości 75 cm na twarde drewno o grubości 10 mm, 3 uderzenia

•Wytrzymałość na wilgoć — 48 godzin przy 50 ± 5°C / 90–95% RH, następnie 2-godzinny odpoczynek w temperaturze otoczenia

•Odporność na ciepło lutowania — 250 ± 5°C przez 10 ± 0,5 sekundy przy odstępie korpusu od lutu wynoszącym 2,0 mm

Przykładowe dane z testów partii potwierdzają stałą wydajność w ramach specyfikacji: ciśnienie akustyczne 94,1–96,1 dB, prąd 24,4–26,4 mA, częstotliwość 2987–3011 Hz (wszystko w zakresie specyfikacji 3000 ± 300 Hz), z zerowymi defektami wymiarowymi lub polaryzacją.

Skontaktuj się z pomocą techniczną

Aby uzyskać arkusze danych technicznych, ślady CAD, prośby o próbki lub wskazówki dotyczące integracji OEM dla MLT-9650Y-5V, skontaktuj się z pomocą techniczną MEIDI.

Inżynierowie aplikacji MEIDI zazwyczaj odpowiadają na zapytania techniczne w ciągu jednego dnia roboczego
