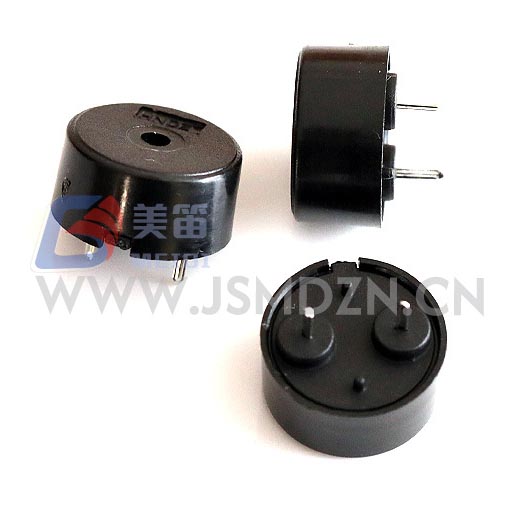

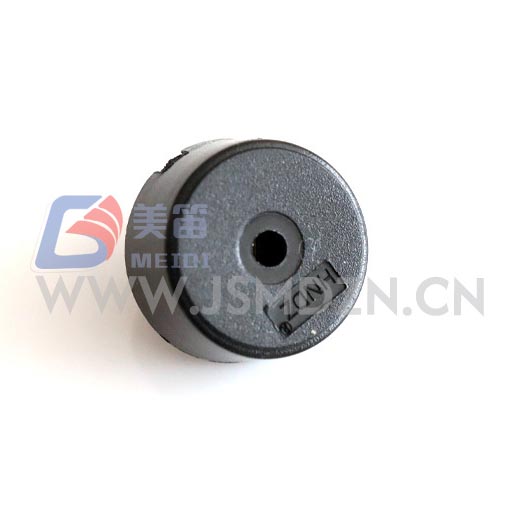

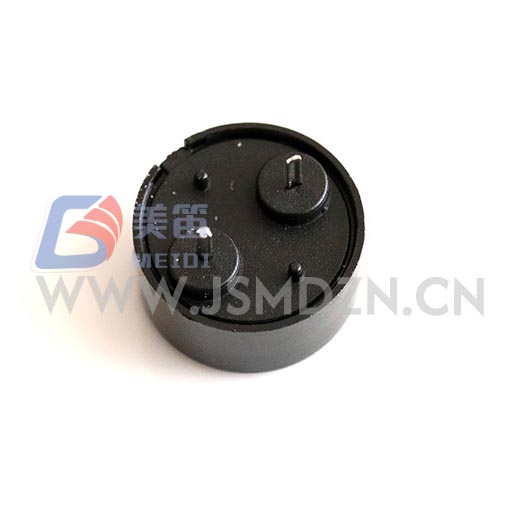

W przypadku projektów, w których przestrzeń na płycie jest ograniczona, ale nadal wymagany jest wyraźny sygnał dźwiękowy, Piezoelektryczny pasywny brzęczyk 14*4 mm zapewnia pasywny brzęczyk 4000 Hz w otworze przelotowym Φ13,8 x 4,0 mm pakiet. Dwie opcje SPL mają tę samą powierzchnię: wariant standardowy generuje sygnał wyjściowy ≥70 dB podczas pobierania ≤5mA, a HNR-1404 PA7.5 zwiększa poziom dźwięku do ≥80dB przy ≤10mA. Obydwa modele akceptują sygnał napędu prądu przemiennego o napięciu 1–30 Vp-p, co zapewnia projektantowi pełną wydajność kontrola częstotliwości i głośności poprzez zewnętrzny przebieg. Czarna obudowa z PBT i wadze poniżej 1 grama, przeznaczone do przenośnych instrumentów, kompaktowych czujników i zastosowań o krytycznym znaczeniu przestrzennym wskaźniki przemysłowe, w których znajduje się już mikrokontroler lub dedykowany oscylator dostępne do generowania tonu.
Dwa poziomy SPL w jednym miejscu — ≥70dB (standard) lub ≥80dB (PA7.5)
Konstrukcja pasywna — wymaga zewnętrznego fali prostokątnej lub PWM przy 4000 Hz
Napięcie znamionowe 5 Vp-p, zakres roboczy 1–30 Vp-p
Φ13,8×4,0mm czarny otwór przelotowy PBT, 0,6g (standard) / 0,67g (PA7,5)
| Parametr | HNR‑1404 / HNR‑1404L | HNR‑1404 PA7.5 | Warunki testu / uwagi |
| Typ produktu | Piezoelektryczny pasywny brzęczyk | Piezoelektryczny pasywny brzęczyk | — |
| Napięcie znamionowe | 5 Vp-p | 5 Vp-p | Szczyt po szczycie |
| Napięcie robocze | 1–30 Vp-p | 1–30 Vp-p | Zakres sygnału sterującego |
| Częstotliwość rezonansowa | 4000 Hz | 4000 Hz | Przy napięciu znamionowym |
| Moc dźwięku w odległości 10 cm | ≥70 dB | ≥80 dB | Fala prostokątna 4000 Hz, 5 Vp-p |
| Bieżące zużycie | ≤5 mA | ≤10 mA | Fala prostokątna 4000 Hz, 5 Vp-p |
| Temperatura pracy | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | Niedziałający |

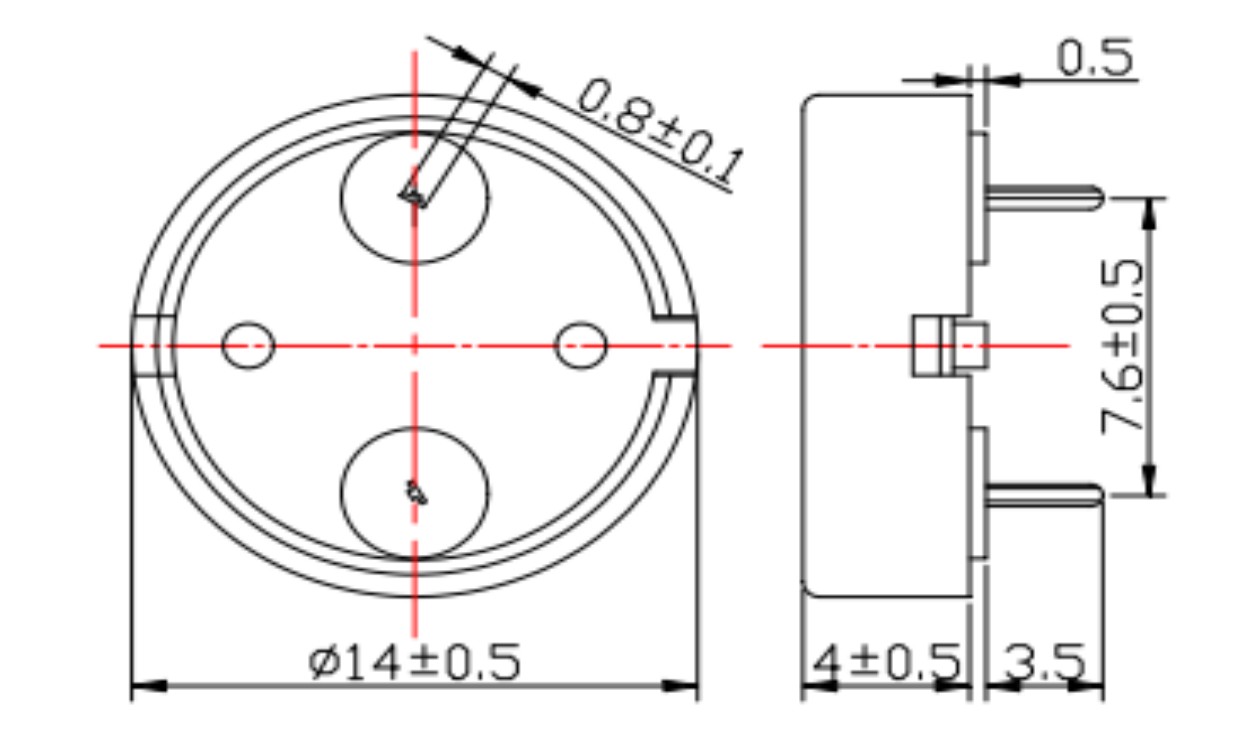

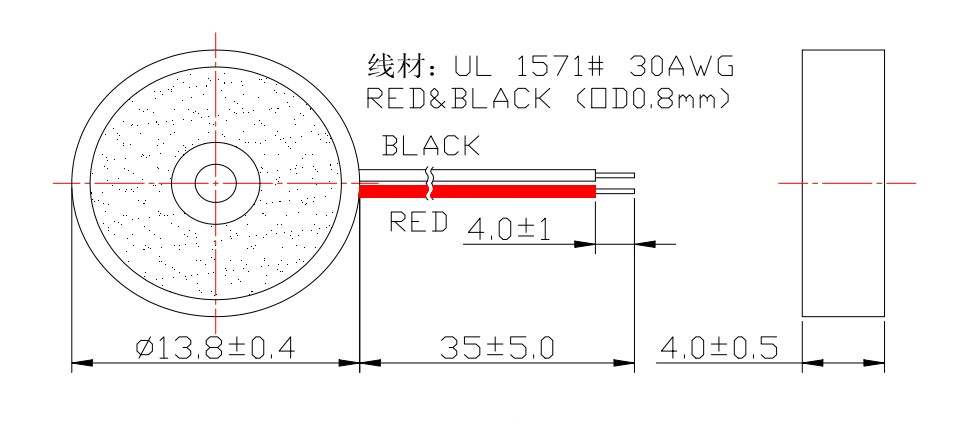

| Wymiary (średnica × wys.) | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Tylko ciało |
| Waga | 0,6 ± 0,1 g | 0,67 ± 0,1 g | Typowy |
| Materiał obudowy | Czarny PBT | Czarny PBT | — |
| Pojemność | 12 ± 40% nF | 12 ± 40% nF | Tylko odniesienie; nie na próbkę |
| Typ mocowania | Otwór przelotowy | Otwór przelotowy | Zalecane lutowanie ręczne |
Podstawowa różnica między tymi dwoma modelami polega na ciśnieniu akustycznym i zakresie temperatur. Standardowy HNR-1404/L jest przeznaczony do wskaźników niskoprądowych (≤5mA, ≥70dB) i działa do +60℃. HNR-1404 PA7.5 zamienia wyższy prąd (≤10mA) na: Wzrost mocy wyjściowej o 10 dB i zwiększona temperatura pracy do +70 ℃, dzięki czemu bardziej odpowiednie do środowisk, w których priorytetem jest słyszalność lub margines termiczny. Obydwa mają tę samą częstotliwość rezonansową, układ pinów i wymiary obudowy, więc wybór nie ma wpływu na układ PCB.
Jako sygnalizatory pasywne, brzęczyki te wymagają zewnętrznego przebiegu prądu przemiennego. Mikrokontroler GPIO Typową konfiguracją jest generowanie fali prostokątnej o częstotliwości 4000 Hz i cyklu pracy wynoszącym 50%. Obciążenie pojemnościowe (≈12nF) pobiera impulsy prądu na każdej krawędzi; mały rezystor szeregowy (100–220 Ω) może ograniczyć prąd szczytowy bez zauważalnej utraty SPL. Wejście 1–30 Vp-p zakres umożliwia bezpośrednie podłączenie do logiki 3,3 V lub 5 V, chociaż bufor tranzystorowy jest zalecany, gdy potrzebny jest wyższy SPL.
Lutowanie ręczne: temperatura żelaza 350±10℃, czas oczekiwania 2–5 s, do 2–3 cykli. Zachowaj odstęp ≥2,0 mm od obudowy do złącza lutowanego.
| Przedmiot testowy | Stan | Kryteria akceptacji |
| Wilgotność | 50 ± 5 ℃, 90–95% wilgotności względnej, 48 godz | Wszystkie specyfikacje spełnione po odzyskaniu |
| Wysoka temperatura | +80 ± 2 ℃, 48 godz | Wszystkie specyfikacje spełnione po odzyskaniu |
| Niska temperatura | -30 ± 2 ℃, 48 godz | Wszystkie specyfikacje spełnione po odzyskaniu |
| Cykl temperaturowy | -30 ℃ ↔ +80 ℃, 30 min przerwy, 5 cykli | Wszystkie specyfikacje spełnione po odzyskaniu |
| Upuszczać | 75 cm do 10 mm twardego drewna, 3 krople | Sprawdzono wygląd i parametry elektryczne |
| Wibracja | 10–55 Hz, amplituda 1,0 mm, XYZ, 0,5 godz | Brak uszkodzeń mechanicznych i elektrycznych |
| Odporność na ciepło lutowania | 250 ± 5 ℃, 10 ± 0,5 s, prześwit 2,0 mm | Wymiary i wydajność odpowiadają specyfikacji |
MEIDI przeprowadza 100% kontrolę akustyczną każdego urządzenia i pobiera próbki z każdej partii produkcyjnej dla powyższego protokołu w ramach systemu ISO9001.
Kompaktowe czujniki IoT i urządzenia do noszenia, w których standardowy wariant ≤5mA minimalizuje pobór mocy, napędzany bezpośrednio przez niskonapięciowy pin MCU.
Przemysłowe terminale ręczne i przenośne urządzenia medyczne, które wymagają większej głośności czujny; model PA7.5 zapewnia ≥80 dB, a jednocześnie mieści się w tym samym zakresie Koperta o wysokości 4 mm.
Wielotonowe tablice alarmowe wykorzystujące tę samą płytkę PCB dla obu wariantów, aby je rozróżnić poziomy ostrzeżeń według SPL, a nie częstotliwości.
Dane referencyjne z modelu HNR‑1407 (ta sama platforma) pokazują wartości SPL pomiędzy 83–86 dB przy 4000 Hz, 5 Vp-p, powyżej minimum ≥70 dB. Aktualne odczyty pozostać poniżej 1mA. Pomiary pojemności mieszczą się w zakresie 11,2–12,9 nF, co jest spójne z wartością nominalną 12nF. Skontaktuj się z MEIDI, aby uzyskać dane dotyczące partii specyficzne dla HNR‑1404.
| Próbka | SPL (dB) | Prąd (mA) | Pojemność (nF) | Średnica (mm) | Wysokość (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Wniosek: PASS. Sprawdzono wygląd, polaryzację i kierunek taśmy.
1. Zastosuj tylko napęd AC. Napięcie stałe nie będzie wytwarzać dźwięku i może uszkodzić element.
2. Obudowa nie jest uszczelniona. Utrzymuj port dźwiękowy w stanie suchym i wolnym od zanieczyszczeń.
3. W atmosferach korozyjnych montować w zabezpieczonej obudowie.
4. SPL zależy od napięcia napędu i kształtu fali; sprawdzić w rzeczywistych warunkach obciążenia.
5. Nie blokuj otworu akustycznego.
6. Przechowywać w suchym opakowaniu, aby zapobiec utlenianiu się szpilek.
1. Jak wybrać pomiędzy standardowym HNR-1404 a PA7.5?
Wybierz model standardowy dla niższego prądu (≤5mA) i wyjścia ≥70dB; wybierz PA7.5 gdy wymagane jest zwiększenie ciśnienia akustycznego o 10 dB lub granica robocza +70 ℃. Obydwa pasują do te same podkładki PCB.
2. Czy mogę sterować tymi brzęczykami za pomocą źródła prądu stałego?
Nie. Do wygenerowania dźwięku wymagany jest zewnętrzny sygnał prądu przemiennego (fala prostokątna/PWM) o częstotliwości 4000 Hz.
3. Jaka częstotliwość napędu zapewnia najwyższy SPL?
Częstotliwość rezonansowa wynosi 4000 Hz. Przemiatanie częstotliwości w pobliżu tej wartości pozwoli zidentyfikować dokładny szczyt dla danej partii.
4. Jakie są zalecane ustawienia lutowania?
Lutowanie ręczne: żelazo 350±10℃, 2–5 s na złącze, maks. 2–3 cykle. Zachowaj obudowy w odległości co najmniej 2,0 mm od punktu lutowania.
W sprawie arkuszy danych, krzywych odpowiedzi częstotliwościowej lub raportów z testów dotyczących konkretnej partii należy skontaktować się z firmą MEIDI ze szczegółami aplikacji. Odpowiedź inżynieryjna zazwyczaj w ciągu jednego dzień roboczy.
