Brzęczyk pasywny piezoelektryczny 17*8mm

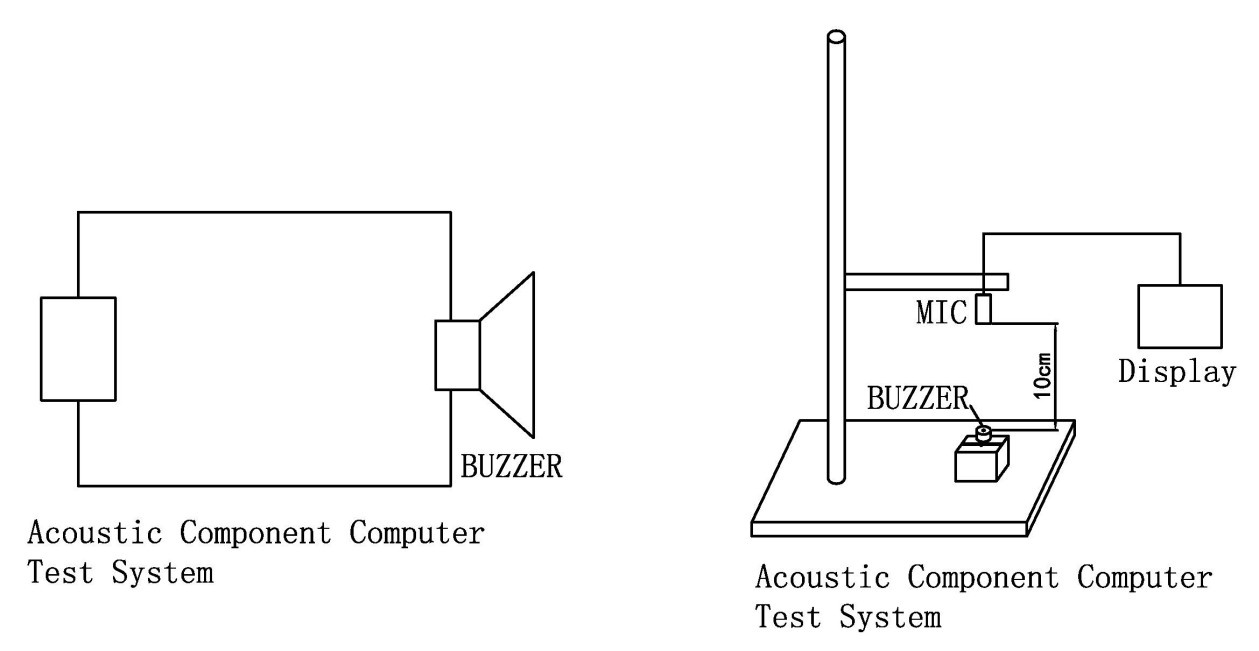

Piezoelektryczny pasywny brzęczyk 17*8 mm oferuje dwa warianty częstotliwości — 3000 Hz i 2000 Hz — w identyczny pakiet z otworami przelotowymi Φ17×8mm. Obydwa są pasywnymi sygnalizatorami piezoelektrycznymi które opierają się na kształcie fali zewnętrznego napędu prądu przemiennego w celu wytworzenia słyszalnego dźwięku. Ponieważ podstawa, rozstaw pinów i wymiary obudowy są wspólne dla obu modeli, pojedynczy układ PCB może obsłużyć dowolną częstotliwość bez zmian mechanicznych. HNR‑1708 zapewnia ≥85 dB przy 3000 Hz, podczas gdy HNR‑1708 PA10 zapewnia ≥75 dB przy 2000 Hz, oba pomiary w odległości 10 cm i fali prostokątnej 12 Vp-p. Bieżące zużycie dla każdego wariantu pozostaje na poziomie lub poniżej 5 mA. Czarna obudowa PBT i 1–30 Vp-p zakres pracy sprawia, że seria ta nadaje się do szerokiej gamy urządzeń wewnętrznych gdzie mikrokontroler hosta lub dedykowany oscylator dostarcza sygnał sterujący.

Dwie częstotliwości do wyboru — 3000 Hz (HNR-1708) lub 2000 Hz (HNR-1708 PA10) — przy tej samej powierzchni

Konstrukcja pasywna — wymaga zewnętrznego napędu o fali prostokątnej lub PWM o częstotliwości rezonansowej

napięcie znamionowe 12 Vp-p, zakres roboczy 1–30 Vp-p; Pobór prądu ≤5 mA

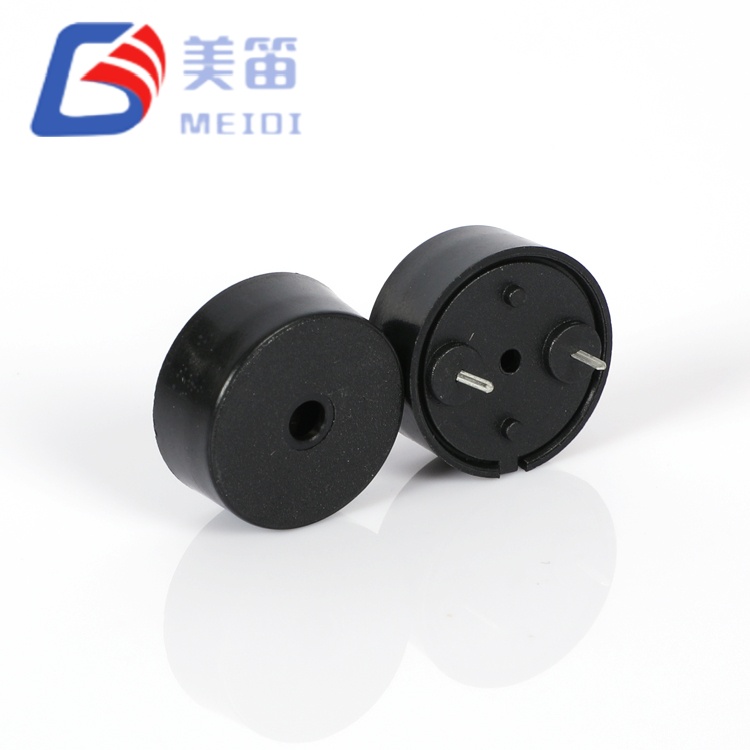

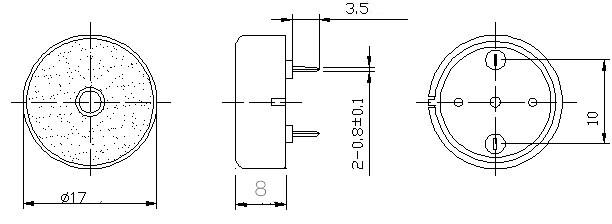

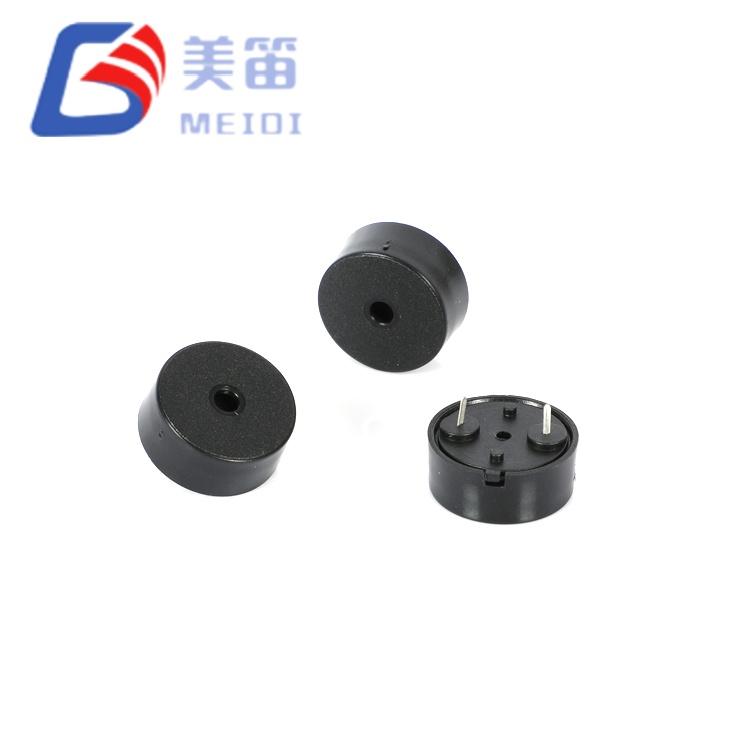

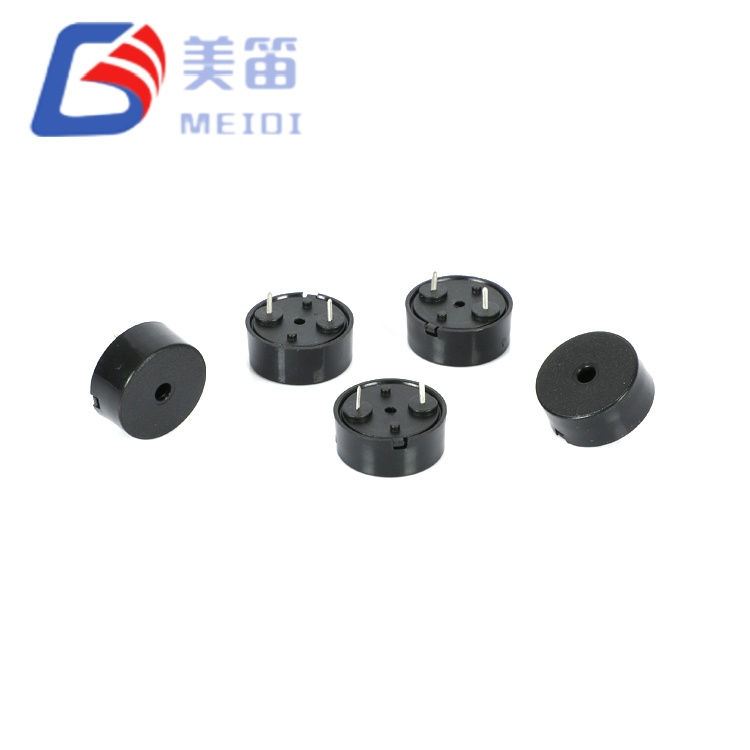

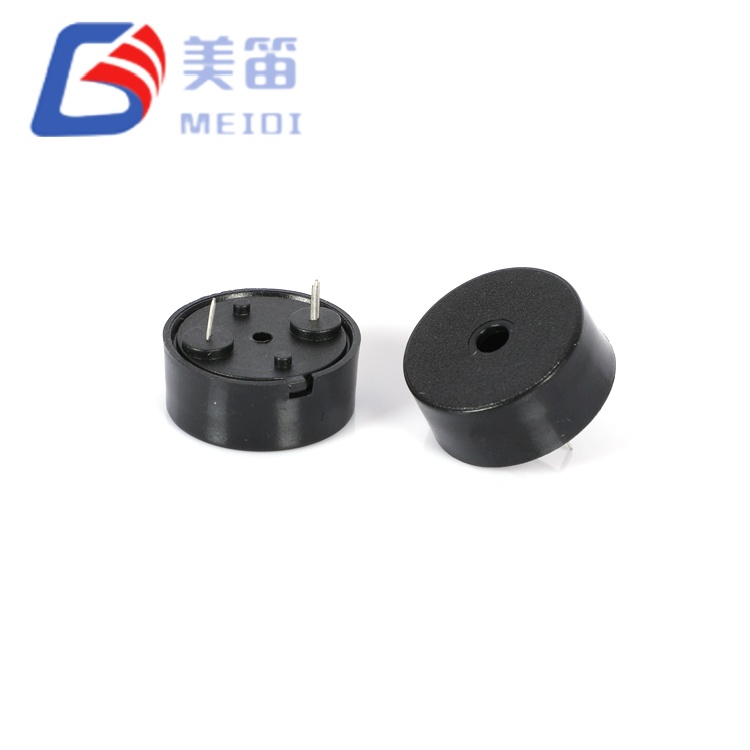

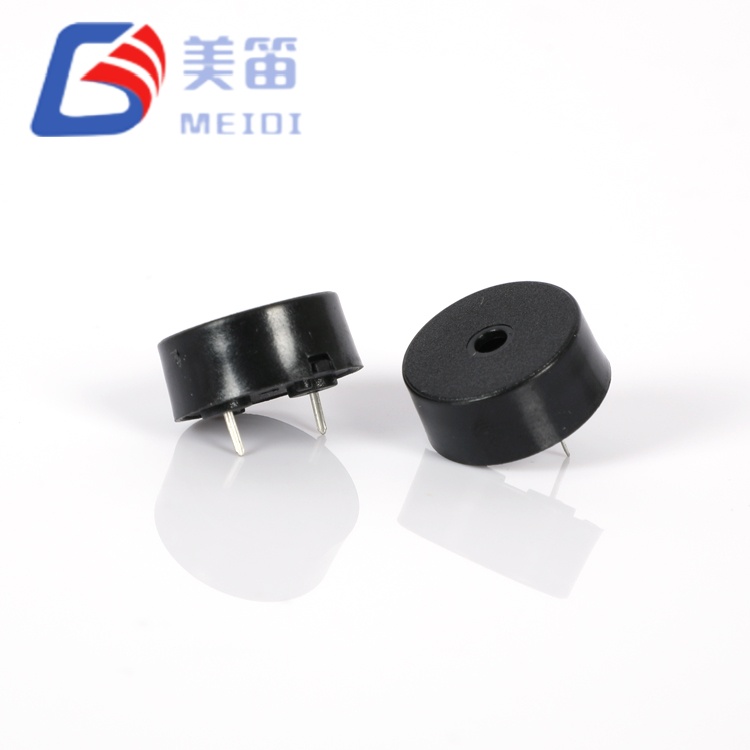

Zestaw z czarnym PBT z otworami przelotowymi Φ17,0×8,0 mm, kompatybilny z lutowaniem falowym i ręcznym

Temperatura pracy: -20 ℃ do +70 ℃ ciągła

Przewodnik wyboru modelu

Wybór pomiędzy HNR‑1708 a HNR‑1708 PA10 zależy przede wszystkim od potrzeb częstotliwość alarmów i wymagania dotyczące ciśnienia akustycznego. HNR-1708, z jego wyższą Dźwięk 3000 Hz i moc wyjściowa ≥85 dB lepiej nadają się do środowisk, w których: ostrzejszy, bardziej przenikliwy dźwięk jest korzystny – na przykład ostrzegawczy przemysłowy panele lub sprzęt pracujący w obszarach o umiarkowanym hałasie tła. HNR-1708 PA10 działa przy niższej częstotliwości 2000 Hz przy ≥75 dB, wytwarzając ton, który jest mniej inwazyjny i bardziej odpowiedni do cichych miejsc jak przypomnienia o urządzeniach medycznych lub czujniki w budynkach mieszkalnych.

Ponieważ oba modele mają ten sam ślad Φ17 mm, układ pinów i 8 mm wysokość, projekt pojedynczej płytki PCB można zweryfikować za pomocą jednego wariantu, a następnie wdrażane razem z innymi w miarę zmiany wymagań aplikacji. Obaj akceptują sygnał sterujący 1–30 Vp-p i pobór ≤5 mA, a więc ten sam obwód sterownika można zastosować do każdego modelu. Różnica w wadze — 1 g dla HNR‑1708 w porównaniu do 1,4 g dla HNR‑1708 PA10 – odzwierciedla nieco różnicę konstrukcja wewnętrzna wytwarzająca niższą częstotliwość rezonansową.

Do zastosowań wymagających obu częstotliwości w tym samym produkcie rodziny produktów, seria HNR‑1708 umożliwia projektantowi zaopatrzenie się w pojedynczą płytkę PCB i projekt obudowy, oferując jednocześnie dwie sygnatury akustyczne, redukując narzut na projekt mechaniczny.

Zalecenia dotyczące obwodu napędu

Jako pasywne brzęczyki piezoelektryczne oba warianty HNR‑1708 wymagają zewnętrznego źródła prądu przemiennego sygnał wytwarzający dźwięk. Mikrokontroler GPIO skonfigurowany do wyjścia PWM przy częstotliwość docelowa (3000 Hz lub 2000 Hz) przy cyklu pracy 50% jest najbardziej wspólne podejście. Do układów logicznych 3,3 V lub 5 V prosty bufor tranzystorowy może przełożyć sygnał na pełny poziom znamionowy 12Vp-p dla wyższego poziomu SPL.

Pojemnościowy charakter obciążenia — około 12nF dla HNR-1708 i 25nF dla HNR-1708 PA10 — oznacza, że na każdej krawędzi występują skoki prądu kształt fali sterującej. Mały rezystor szeregowy (zwykle 100–330 Ω) może ograniczyć prąd szczytowy bez znaczącego wpływu na SPL. Do zasilania akumulatorowego konstrukcji, średni pobór prądu ≤5mA sprawia, że te brzęczyki są ekonomiczne działają nawet przy użyciu ogniw monetowych lub małych pakietów litowo-jonowych.

Lutowanie kompatybilne z falą (260℃, 4–6s) i ręczne (350℃, 2–5s) metody. Zachować odstęp ≥2,0 mm pomiędzy obudową a kąpielą lutowniczą.

Scenariusze zastosowań

Przemysłowe wskaźniki ostrzegawcze wykorzystujące dźwięk 3000 Hz HNR-1708 przecinanie hałasu maszyn na hali produkcyjnej.

Przypomnienia o urządzeniach medycznych (pompy infuzyjne, monitory parametrów życiowych), w których Sygnał dźwiękowy 2000 Hz HNR‑1708 PA10 zapewnia mniej inwazyjny alarm w cichych oddziałach.

Inteligentne czujniki domowe i dzwonki do drzwi, w których można zapełnić tę samą płytkę PCB dowolny wariant w zależności od regionalnych preferencji dotyczących wysokości alertu.

Przenośne przyrządy testowe zasilane baterią 3,7 V, wykorzystujące tranzystor w celu zwiększenia napięcia napędu i zużycia ≤5 mA w celu wydłużenia czasu pracy.

Wielostrefowe centrale alarmowe wymagające różnych tonów w każdej strefie — HNR-1708 dla ostrzeżeń krytycznych i HNR-1708 PA10 do powiadomień o statusie — przy użyciu a pojedyncza konstrukcja PCB dla obu.

Środki ostrożności

1. Nie przykładaj bezpośrednio napięcia stałego. Obydwa warianty wymagają sygnału napędu AC do generowania dźwięku. Ciągłe napięcie stałe może uszkodzić element piezoelektryczny.

2. Obudowa nie jest uszczelniona. Zapobiegaj występowaniu wody, pozostałości topnika lub rozpuszczalników czyszczących od wejścia do portu dźwiękowego.

3. W środowiskach korozyjnych zainstaluj brzęczyk w chronionej obudowie lub nakładać powłokę ochronną wyłącznie na końcówki.

4. SPL zależy od napięcia napędu i kształtu fali. Sprawdź, czy etap sterownika spełnia wymagane wahania napięcia pod obciążeniem pojemnościowym.

5. Nie zasłaniaj portu akustycznego. Nawet częściowe przykrycie może zmniejszyć głośność o kilka decybeli.

6. Przechowywać w szczelnie zamkniętym, suchym opakowaniu do czasu montażu, aby uniknąć utleniania sworzni.

Często zadawane pytania

1. Jak wybrać pomiędzy HNR‑1708 a HNR‑1708 PA10?

Wybierz HNR-1708 dla 3000 Hz, ≥85 dB — odpowiedni do środowisk przemysłowych lub głośniejszych. Wybierz HNR‑1708 PA10 dla 2000 Hz, ≥75 dB — lepiej dla zastosowań medycznych lub mieszkaniowych. Obydwa mają identyczne wymiary i układ pinów, więc układ PCB się nie zmienia.

2. Czy mogę sterować tymi buzzerami bezpośrednio z pinu mikrokontrolera?

Tak, jeśli pin może dostarczyć wystarczający prąd, a poziom logiczny mieści się w zakresie Zakres 1–30 Vp-p. W przypadku mikrokontrolerów 3,3 V lub 5 V bufor tranzystorowy jest zalecane w celu uzyskania wyższych wahań napięcia i głośniejszej mocy wyjściowej.

3. Jakiej częstotliwości powinienem używać dla sygnału sterującego?

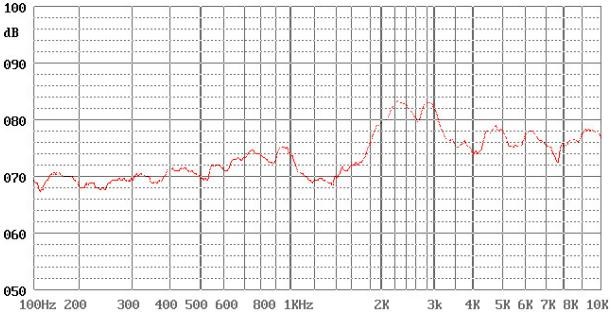

Użyj 3000 Hz dla HNR-1708 i 2000 Hz dla HNR-1708 PA10. Ze względu na ±500 Hz tolerancji, przemiatanie częstotliwości podczas prototypowania może dokładnie określić szczytowy SPL dla danej partii. MEIDI może dostarczyć krzywe charakterystyki.

4. Dlaczego raport z testu HNR‑1708 opiera się na innym modelu?

Aktualnie dostępny raport wykorzystuje dane HNR-1707 przy 5 Vp-p / 4000 Hz jako odniesienie. Aby uzyskać dane testowe specyficzne dla HNR-1708 przy 12 Vp-p / 3000 Hz, należy skontaktować się z firmą MEIDI.

5. Czy seria HNR‑1708 nadaje się do urządzeń zasilanych bateryjnie?

Tak. Pobór prądu ≤5 mA i zakres roboczy 1–30 Vp-p sprawiają, że jest to praktyczne do pracy akumulatorowej. Konwerter podwyższający lub bufor tranzystorowy może podnieść napięcie zasilania, jeśli wymagany jest wyższy SPL z akumulatora niskonapięciowego.

Zapytanie techniczne

W przypadku arkuszy danych, projektów referencyjnych obwodów napędowych, danych przemiatania częstotliwości lub wsparcie wyboru wariantu dla serii HNR‑1708, skontaktuj się z MEIDI szczegóły aplikacji. Odpowiedź inżynieryjna następuje zazwyczaj w ciągu jednego dnia roboczego.
