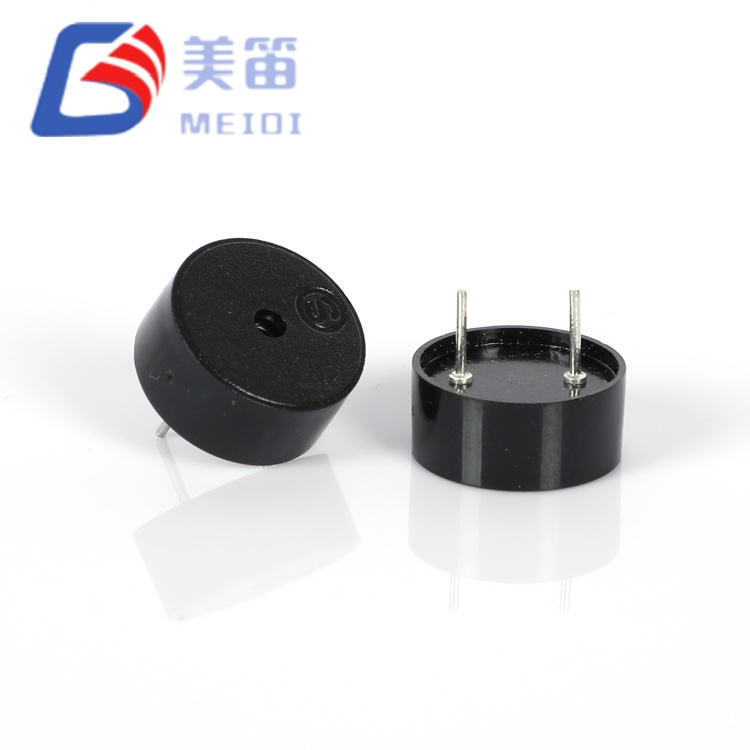

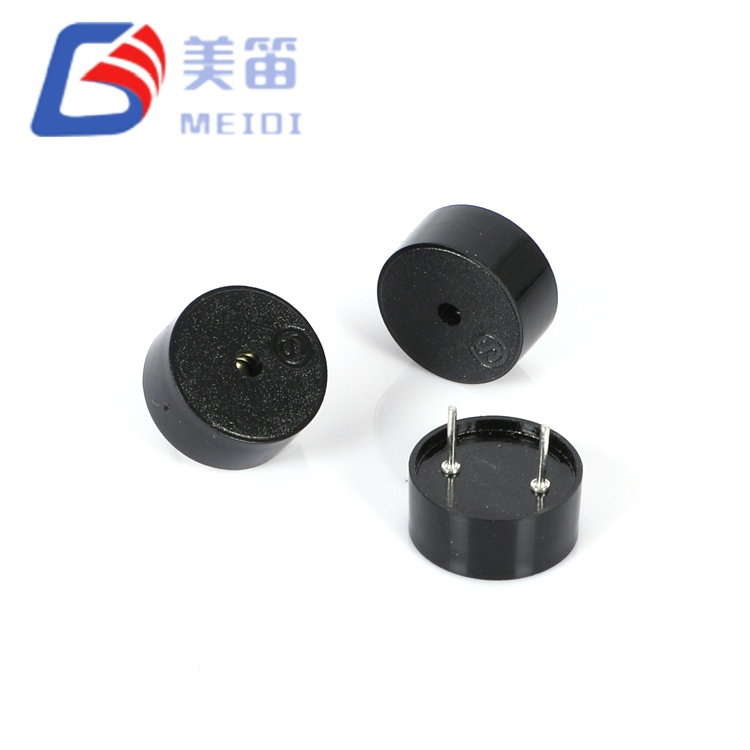

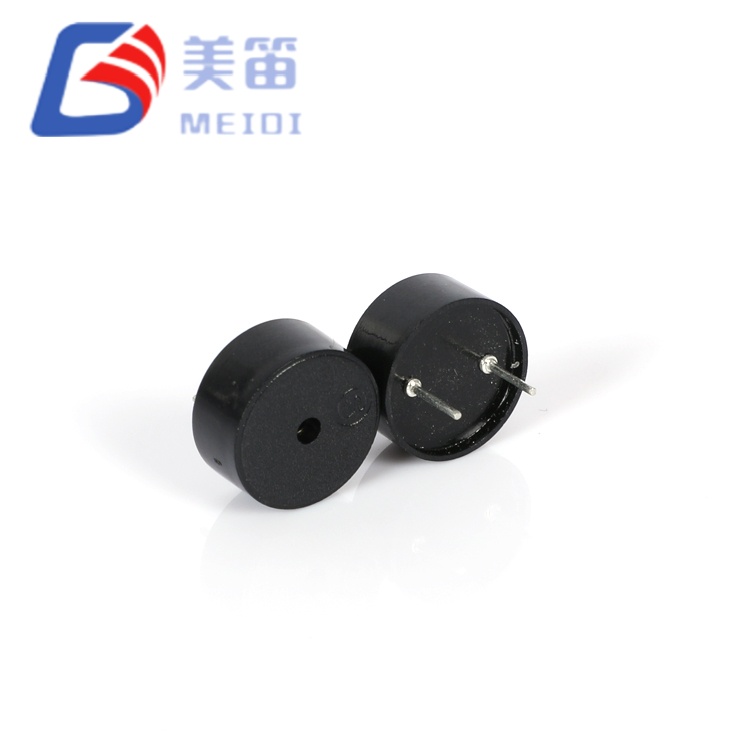

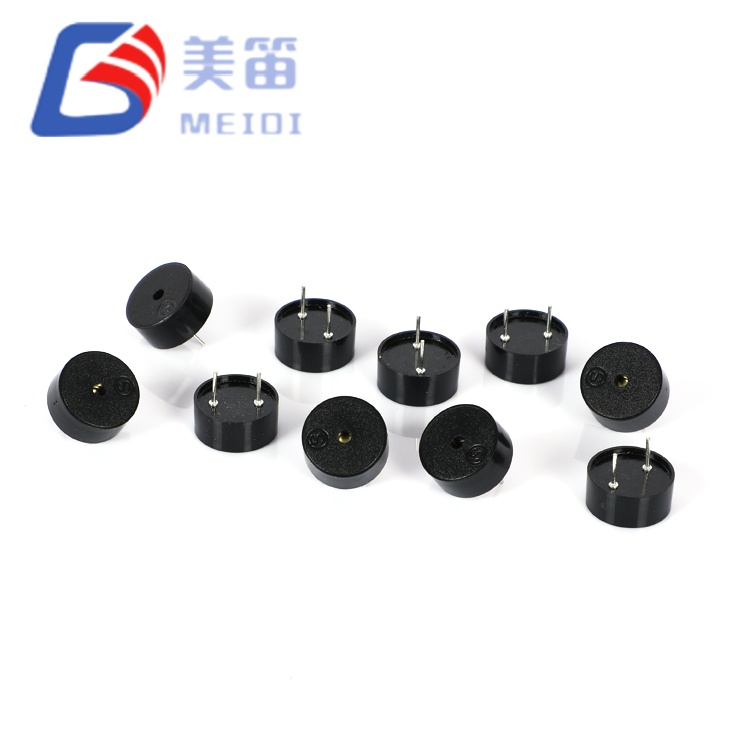

Pasywny brzęczyk piezoelektryczny 12*5,5 mm

Seria HNR‑1255 obejmuje piezoelektryczne brzęczyki pasywne z otworami przelotowymi, zaprojektowane z myślą o systemach, w których napięcie zasilania znacznie się różni w zależności od wariantu produktu lub warunków pracy. Dzięki wyjątkowo szerokiemu zakresowi napędów 1–30 V pojedynczy komponent obsługuje wszystko, od jednoogniwowych akumulatorów litowo-jonowych (3,0–4,2 V) po szyny logiczne 5 V, obwody akcesoriów samochodowych 12 V i przemysłowe szyny sterujące 24 V — eliminując obwody regulacji napięcia i upraszczając globalne zarządzanie BOM.

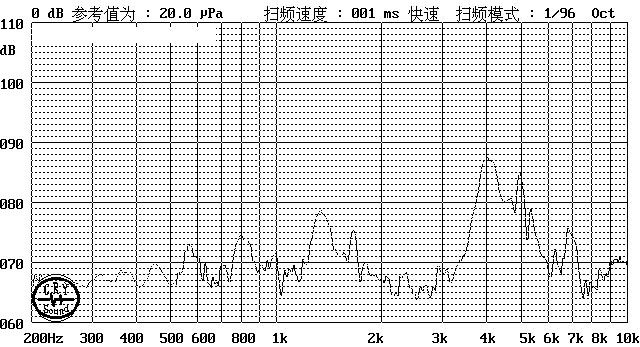

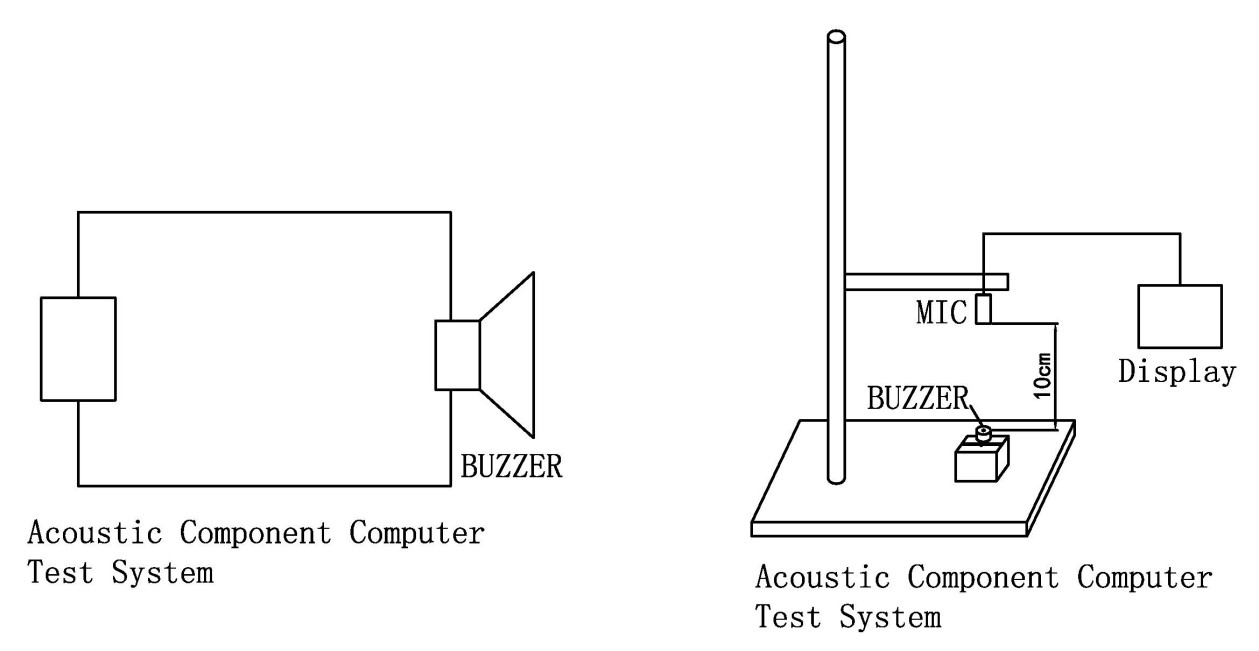

Wyprodukowane przez MEIDI w prowincji Jiangsu, te brzęczyki są wyposażone w piezoelektryczną membranę ceramiczną o średnicy 12,5 mm — znacznie większą niż ekonomiczne warianty 9 mm — zapewniającą poziom SPL ≥80 dB przy 4000 Hz przy poborze prądu jedynie ≤10 mA. Częstotliwość rezonansowa 4000 Hz znajduje się na górnej krawędzi szczytowej czułości ludzkiego słuchu (2–4 kHz), zapewniając wyraźne, zauważalne alarmy przy minimalnym zużyciu energii. Dwa warianty mechaniczne mają identyczne parametry elektryczne: PA5.0 do montażu podtynkowego na płytce drukowanej i PA6.5 do zastosowań z podwyższonym odstępem lub przez panel.

Kluczowe funkcje

Bardzo szeroka kompatybilność napędów 1–30 V — eliminuje obwody regulacji napięcia w jednoogniwowych autobusach litowo-jonowych (3,0–4,2 V), logicznych 5 V, samochodowych 12 V i przemysłowych 24 V

Rezonans słodkiego punktu słuchowego 4000 Hz — umiejscowiony tak, aby był maksymalnie słyszalny dla człowieka przy minimalnym zużyciu energii; ustawiony tak, aby był maksymalnie słyszalny dla człowieka przy minimalnym zużyciu energii”

Pobór prądu poniżej 10 mA — przy 5 Vp-p, fali prostokątnej 4000 Hz; umożliwia bezpośredni napęd MCU GPIO i dłuższą żywotność baterii w pomiarach bezprzewodowych

Średnica ceramiki ekspandowanej 12,5 mm — powierzchnia membrany większa o 54% w porównaniu z wariantami 9 mm; większa powierzchnia teoretycznie poprawia efektywność akustyczną

Platforma o podwójnej długości przewodu — PA5.0 i PA6.5 mają ten sam elektryczny BOM; selekcja mechaniczna następuje podczas montażu bez przeprojektowania obwodu

Odporna na naprawy obudowa PBT — wytrzymuje lutowanie na fali w temperaturze 260 ℃ i ręczną obróbkę w temperaturze 350 ℃; Możliwość śledzenia partii przez 10 lat poprzez oznaczenie kodu partii

Typowe zastosowania

Inteligentne liczniki mediów — powiadomienia o sabotażu, ostrzeżenia o awariach komunikacji i sygnały dźwiękowe o niskim poziomie naładowania baterii w licznikach gazu, wody i energii elektrycznej zasilanych z litowych ogniw pierwotnych 3,6 V

Przenośna diagnostyka medyczna — dźwięki zakończenia testu, sygnały dźwiękowe stanu kalibracji i powiadomienia o błędach w podręcznych glukometrach i pulsoksymetrach

Przemysłowe sieci czujników — alarmy o usterkach i powiadomienia progowe w węzłach IoT zasilanych magistralą polową 12 V/24 V i zdalnych jednostkach telemetrycznych

Elektronika samochodowa na rynek wtórny — integracja magistrali akcesoriów 12 V dla czujników parkowania, monitorów ciśnienia w oponach i komunikatów głosowych z kamery samochodowej

Systemy zarządzania akumulatorami — ostrzeżenia dźwiękowe o przeładowaniu, niekontrolowanej przegrzaniu i braku równowagi ogniw w obwodach zabezpieczających akumulatory litowo-jonowe

Bezpieczna kontrola dostępu — wyważenie drzwi, nieprawidłowe identyfikatory i alerty o niskim stanie baterii w samodzielnych konfiguracjach z zasilaniem 12 V lub z wyodrębnieniem PoE

Często zadawane pytania

1. Czy mogę sterować serią HNR-1255 bezpośrednio z pinu GPIO mikrokontrolera 3,3 V?

Tak, w obecnych granicach. Przy 3,3 Vp-p obciążenie pojemnościowe 12 nF pobiera szacunkowo 6–7 mA przy 4000 Hz — sprawdź na podstawie rzeczywistego pomiaru. SPL będzie poniżej specyfikacji 5Vp-p; sprawdź wyniki za pomocą próbek. Aby uzyskać maksymalną moc wyjściową, użyj bufora logicznego 5 V lub stopnia sterownika tranzystorowego. Zakres pracy 1–30 V gwarantuje, że brzęczyk nie zostanie uszkodzony przez napęd 3,3 V; po prostu działa poniżej znamionowej mocy akustycznej.

2. Jaka jest praktyczna różnica pomiędzy PA5.0 i PA6.5 w moim układzie PCB?

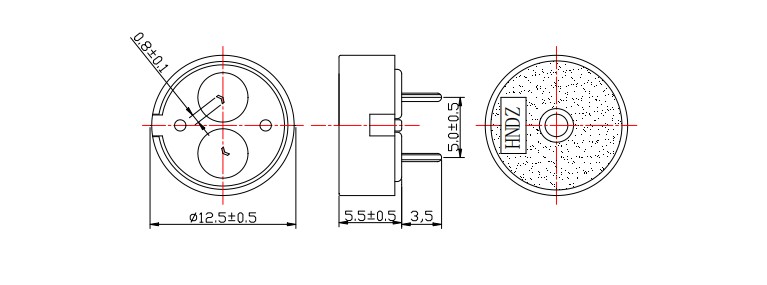

Parametry elektryczne i akustyczne są identyczne. Różnica jest mechaniczna: PA5.0 ma standardową długość przewodu do montażu równo z powierzchnią PCB), podczas gdy PA6.5 zapewnia dłuższe przewody do zastosowań wymagających większego odstępu — takich jak wkładanie panelu przedniego przez ramkę, prześwit powłoki ochronnej lub szczeliny przepływu powietrza. Obydwa warianty mają ten sam układ otworów na płytce drukowanej i strefę ochronną; zastąpienie nie wymaga zmiany obwodu ani układu.

3. Jak częstotliwość 4000 Hz wypada w porównaniu z alternatywnymi częstotliwościami 2700 Hz w rzeczywistych środowiskach?

Częstotliwość 4000 Hz znajduje się na górnej krawędzi szczytowej wrażliwości słuchowej człowieka wynoszącej 2–4 kHz, co czyni ją bardziej słyszalną niż 2700 Hz w cichym lub umiarkowanym hałasie otoczenia (biura, domy, placówki medyczne). Jednak częstotliwość 2700 Hz skuteczniej przenika przez hałas przemysłowy o wysokiej częstotliwości (silniki, sprężarki powyżej 3 kHz). W środowiskach konsumenckich, medycznych i biurowych w pomieszczeniach zamkniętych częstotliwość 4000 Hz zapewnia wyraźniejszy, bardziej „pilny” charakter tonalny. W przypadku podłóg fabrycznych i komór silnika preferowana może być częstotliwość 2700 Hz. Seria HNR-1255 jest zoptymalizowana pod kątem pierwszego scenariusza.

4. Dlaczego tolerancja pojemności wynosi ±40% i jaki ma to wpływ na projekt mojego sterownika?

Pojemność ceramiki piezoelektrycznej zmienia się w zależności od partii materiału, powierzchni elektrody i grubości dielektryka. Wartość nominalna 12 nF z tolerancją ±40% (7,2–16,8 nF) jest typowa dla tej klasy brzęczyków. W praktyce partia próbek mierzyła 11,7-14,2 nF. W przypadku projektowania sterownika należy dobrać stopień wyjściowy dla określonego zakresu tolerancji pojemności. W przypadku projektowania sterownika dobierz stopień wyjściowy dla najgorszego przypadku obciążenia 16,8 nF przy częstotliwości przełączania. Przy 4000 Hz, 16,8 nF wymaga szczytowego prądu ładowania ~13 mA, co wciąż mieści się w zakresie możliwości tranzystorów małosygnałowych. Rezystor szeregowy 100 Ω może ograniczyć prąd rozruchowy, jeśli napęd GPIO jest marginalny.

5. Czy mogę używać tego brzęczyka w sposób ciągły przy napięciu 30 V i jaka jest oczekiwana żywotność?

Maksymalne napięcie 30 V to ocena przeżycia, a nie zalecenie ciągłej pracy. Przy napięciu 30 Vp-p element piezoelektryczny podlega maksymalnym naprężeniom mechanicznym i nagrzewaniu dielektrycznemu. W przypadku zastosowań z dźwiękiem ciągłym MEIDI zaleca ograniczenie napięcia zasilania lub wdrożenie kontroli cyklu pracy w celu zachowania przyczepności elektrod i integralności ceramiki. Aby uzyskać dane dotyczące całego okresu eksploatacji w określonych warunkach pracy, należy skontaktować się z firmą MEIDI. W przypadku zastosowań z alarmami ciągłymi obniżenie wartości znamionowych napięcia lub cyklu pracy proporcjonalnie wydłuża żywotność.
