Pakiet do montażu powierzchniowego o wymiarach 9 mm × 4 mm
Częstotliwość rezonansowa 2730 Hz do generowania tonów przy zewnętrznym wzbudzeniu fali prostokątnej
Impedancja cewki 40 Ω dla obwodów sterownika na poziomie logicznym 5 V i buforowanych
Min. Ciśnienie akustyczne 83 dB w odległości 10 cm przy zasilaniu przy napięciu 5 Vo-p, 2730 Hz, 50% cyklu pracy
Zakres pracy 3-8Vo-p
Czarna obudowa Noryl zapewnia stabilne wymiary podczas rozpływu i pracy

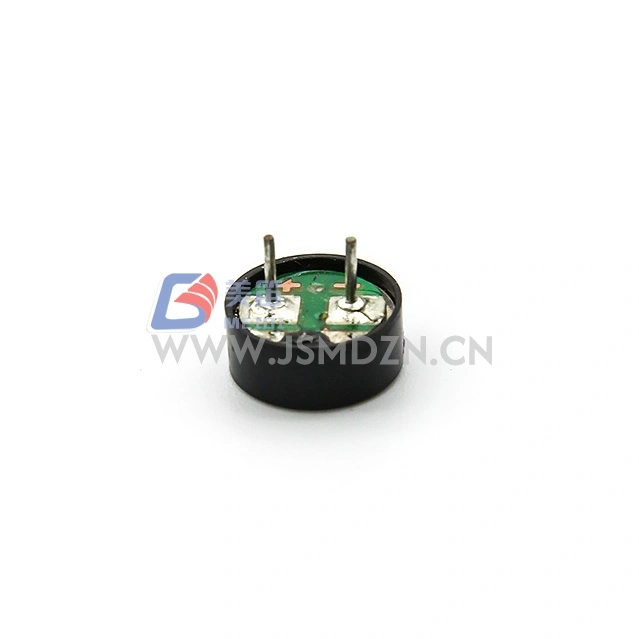

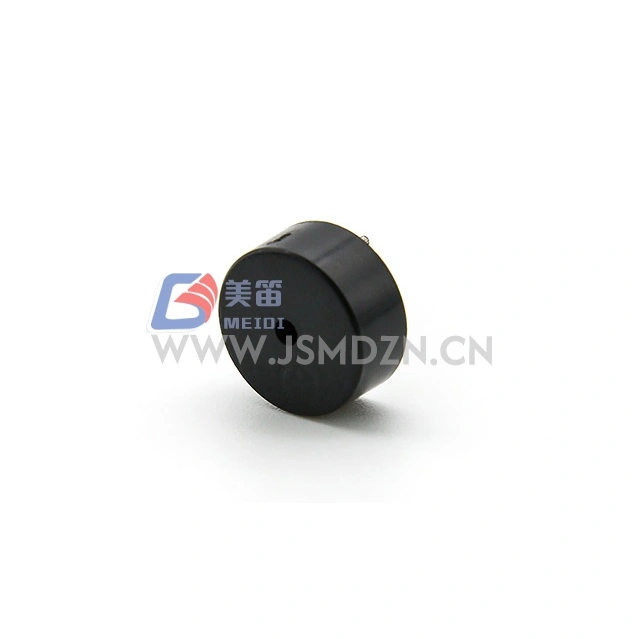

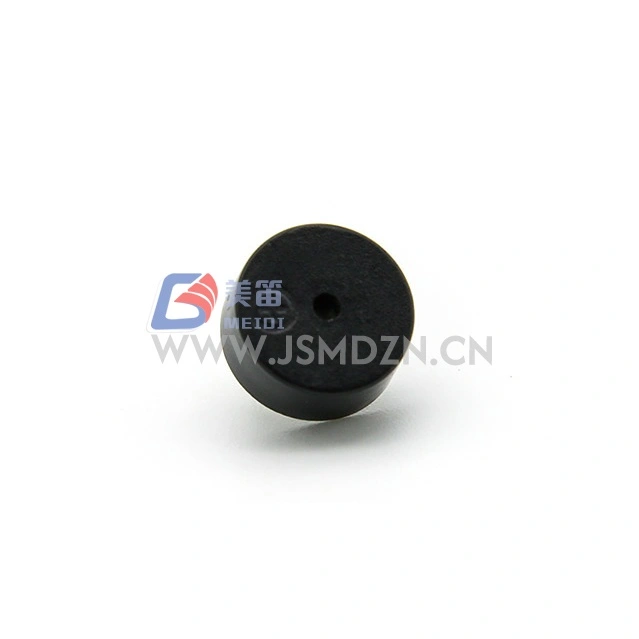

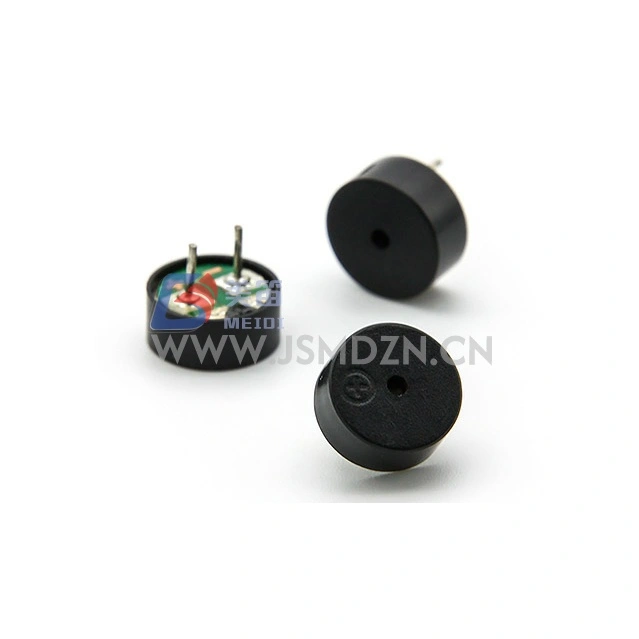

Elektromagnetyczny pasywny brzęczyk MEIDI HN-9040 9x4mm SMD to pasywny brzęczyk elektromagnetyczny do montażu powierzchniowego, zajmujący powierzchnię o wymiarach 9 mm × 4 mm. Częstotliwość rezonansowa 2730 Hz wytwarza dźwięk odpowiedni do funkcji alarmowych, alarmowych i sygnalizacyjnych w obudowach elektronicznych.
Przy napięciu znamionowym 5Vo-p i zakresie roboczym 3-8Vo-p, HN-9040 obsługuje systemy 5V. Rezystancja cewki 40 Ω łączy się ze standardowymi sterownikami tranzystorów z otwartym kolektorem i portami GPIO mikrokontrolera, gdy sprawdzana jest wydajność prądowa. Czarna obudowa z Norylu zachowuje stabilność wymiarową w całym zakresie temperatur roboczych.
W przypadku systemów wymagających wyższego poziomu SPL niż zapewniają miniaturowe brzęczyki SMD, HN-9040 oferuje zwiększoną moc wyjściową bez utraty wysokości charakterystycznej dla typów cylindrycznych z otworami przelotowymi. Skontaktuj się z MEIDI, aby uzyskać wskazówki dotyczące wyboru brzęczyka SMD.
Średniej wielkości obudowa SMD --- Korpus o wymiarach 9 mm × 4 mm do montażu powierzchniowego zespołów PCB
Częstotliwość rezonansowa 2730 Hz --- zewnętrzny napęd prostokątny przy częstotliwości znamionowej wytwarza sygnał wyjściowy tonalny; Samo napięcie prądu stałego nie będzie generować dźwięku
Impedancja cewki 40 Ω --- do integracji systemu 5 V ze stopniami sterownika tranzystorowego lub logicznego
Zdefiniowane ciśnienie akustyczne --- Min. 83 dB w odległości 10 cm poniżej 5 Vo-p, 2730 Hz, cykl pracy 50%
Rozszerzone napięcie robocze --- zakres 3-8Vo-p dla zmienności zasilania 5V
Konstrukcja obudowy z Norylu --- Czarna obudowa z tworzywa termoplastycznego przystosowana do pracy w zakresie od -20°C do +70°C
| Parametr | Wartość | Warunki testu |
| Typ produktu | Brzęczyk pasywny elektromagnetyczny | — |
| Napięcie znamionowe | 5Vo-str | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 3–8Vo-str | Szczyt sygnału napędu |
| Prąd znamionowy | Maks. 80mA | Przy 2730 Hz, obciążenie 50%, fala prostokątna 5Vo-p |

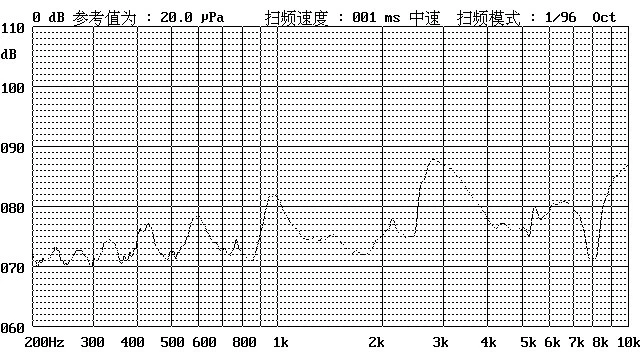

| Poziom ciśnienia akustycznego | Min. 83dB | Przy 2730 Hz, obciążenie 50%, 5Vo-p, 10cm |
| Rezystancja cewki | 40 ± 4Ω | — |
| Częstotliwość rezonansowa | 2730 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | — |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | — |
| Waga netto | Około. 0,8 g | — |
| Materiał obudowy | Czarny noryl | — |
| Ochrona Środowiska | RoHS | — |
Standardowe warunki testowe: temperatura 25 ± 3 ℃, wilgotność 60 ± 10% R.H., ciśnienie 860-1060 hPa
Sprzęt sieciowy i obudowa serwera dla dźwiękowych alertów o błędach i stanie
Przemysłowe panele HMI i interfejsy operatora z komponentami do montażu powierzchniowego
Urządzenia infrastruktury telekomunikacyjnej do sygnalizacji dźwiękowej alarmów i konserwacji
Komercyjne systemy wyświetlaczy i cyfrowe oznakowanie dla funkcji ostrzegania czasowego
Fabryczne sterowniki automatyki z modułami we/wy 5 V wymagające dźwiękowego sprzężenia zwrotnego
Jednostki dystrybucji mocy i zarządzania energią dla ostrzeżeń o przekroczeniu progu
| Wymagania projektowe | Zaleta HN-9040 |
| Wyjście akustyczne w formacie SMD | Min. 83dB SPL w obudowie do montażu powierzchniowego |
| Kompatybilność z systemem 5 V | Wartość znamionowa 5Vo-p w zakresie 3-8Vo-p |
| Zautomatyzowana integracja produkcji | Pakiet SMD do lutowania metodą pick-and-place i rozpływowego |
| Tolerancja wahań dostaw | Maksymalne napięcie robocze 8Vo-p |
| Stabilność termiczna | Obudowa norylowa w zakresie -20℃ do +70℃ |
MEIDI produkuje HN-9040 z procesami kontroli jakości, w tym kontrolą przychodzących materiałów, monitorowaniem wymiarów w procesie i końcową weryfikacją elektryczną w standardowych warunkach testowych 25 ± 3 ℃, 60 ± 10% R.H. i 860-1060 hPa.
Po którymkolwiek z poniższych testów produkt powinien spełniać kryteria akceptacji: brak wad lub pogorszenia wyglądu i właściwości elektrycznych (z wyjątkiem SPL); SPL nie może spaść o więcej niż 10 dB w stosunku do minimalnego poziomu SPL określonego w karcie katalogowej.
| Przedmiot testowy | Warunki testu |
| Próba życia | 25 ± 10 ℃, napięcie znamionowe, częstotliwość rezonansowa 1/2 obciążenia, fala prostokątna, 96 godzin |
| Test wysokiej temperatury | Przechowywanie w temperaturze +80 ℃ przez 96 godzin, przed badaniem odzyskać w temperaturze pokojowej przez 3 godziny |
| Test w niskiej temperaturze | -40℃ przechowywanie przez 96 godzin, odzysk w temperaturze pokojowej przez 3 godziny przed badaniem |
| Test wilgotności | +40±3℃, 90%–95% RH, 48 godzin, regeneracja w temperaturze pokojowej przez 6 godzin przed badaniem |
| Test szoku termicznego | 70℃ 2 godziny → -20℃ 2 godziny (1 cykl), przerwa między cyklami 1 godzina, łącznie 10 cykli |
| Test upadku | Standardowe opakowanie, wszystkie 6 ścian i 3 krawędzie, spada z wysokości 1,2 m na grubą deskę drewnianą |
| Test wibracji | 1000 cykli/min, amplituda 1,5 mm, 1 godzina na oś, łącznie 3 osie |
Przestroga: Należy unikać przedostawania się ciał obcych do produktu, w tym materiałów magnetycznych, materiałów rozpuszczalnych w wodzie i gazów korozyjnych, ponieważ mogą one mieć wpływ na parametry elektryczne produktu.
1. Jaka jest różnica pomiędzy pracą HN-9040 przy 3Vo-p i 5Vo-p?
Przy 5Vo-p brzęczyk osiąga znamionową wartość min. Ciśnienie akustyczne 83dB. Przy 3Vo-p moc wyjściowa zostanie zmniejszona z powodu mniejszego wzbudzenia cewki. Zakres roboczy 3-8Vo-p wskazuje funkcjonalną pracę w tym zakresie, ale maksymalny SPL jest osiągany przy znamionowym napięciu 5Vo-p i fali prostokątnej cyklu pracy 50% przy 2730 Hz.
2. Czy mogę użyć sygnału PWM z mikrokontrolera do sterowania tym brzęczykiem?
Tak, sygnał PWM o częstotliwości 2730 Hz lub w jej pobliżu z 50% cyklem pracy jest odpowiednim kształtem fali sterującej, pod warunkiem, że pin mikrokontrolera lub stopień sterownika może dostarczyć wymagany prąd. Sprawdź wydajność prądową portu lub użyj stopnia buforowego tranzystora.
3. Jak rezystancja cewki 40 Ω wpływa na konstrukcję obwodu sterownika?
Cewka 40 Ω pobiera maksymalnie 80 mA przy 5Vo-p. Sprawdź napięcie nasycenia stopnia sterownika, aby zapewnić odpowiednie wahania napięcia na cewce.
4. Jaki profil temperatury rozpływu jest kompatybilny z obudową Noryl?
HN-9040 jest przeznaczony do standardowych procesów rozpływowych bezołowiowych. Aby uzyskać szczegółowe zalecenia dotyczące temperatury szczytowej i czasu powyżej stanu cieczy, należy skontaktować się z firmą MEIDI w celu uzyskania dokumentu dotyczącego profilu lutowania rozpływowego.
5. Czy HN-9040 jest kompatybilny pinowo z innymi buzzerami SMD 9mm dostępnymi na rynku?
Skontaktuj się z MEIDI, aby uzyskać rysunek mechaniczny i zalecany układ terenu, aby sprawdzić zgodność obrysu z istniejącym układem PCB.
W celu uzyskania arkuszy danych technicznych, profili lutowania rozpływowego, notatek dotyczących zastosowań obwodów napędowych lub dyskusji na temat konfiguracji OEM, należy skontaktować się z działem inżynierii aplikacji MEIDI.
