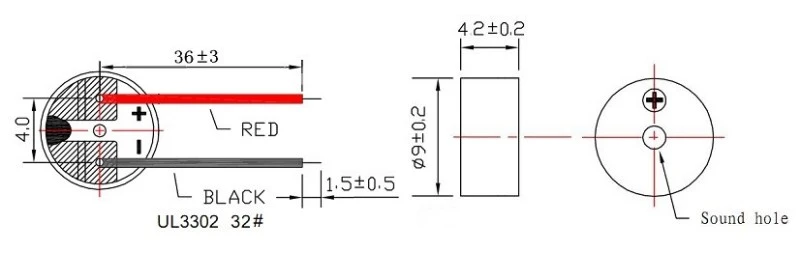

Powierzchnia montażowa o wymiarach 9 mm × 4,2 mm dla zespołów PCB
Częstotliwość rezonansowa 2730 Hz do generowania dźwięku z napędem zewnętrznym
Niska impedancja cewki 16 Ω dla interfejsu GPIO mikrokontrolera 3,3 V
Min. Ciśnienie akustyczne 85 dB w odległości 10 cm przy zasilaniu przy 3 Vo-p, 2730 Hz, 50% cyklu pracy
Czarna obudowa LCP ze stabilnością termiczną dla bezołowiowych profili rozpływowych
Zakres działania 2-4Vo-p dla poziomów zasilania logicznego 3,3V

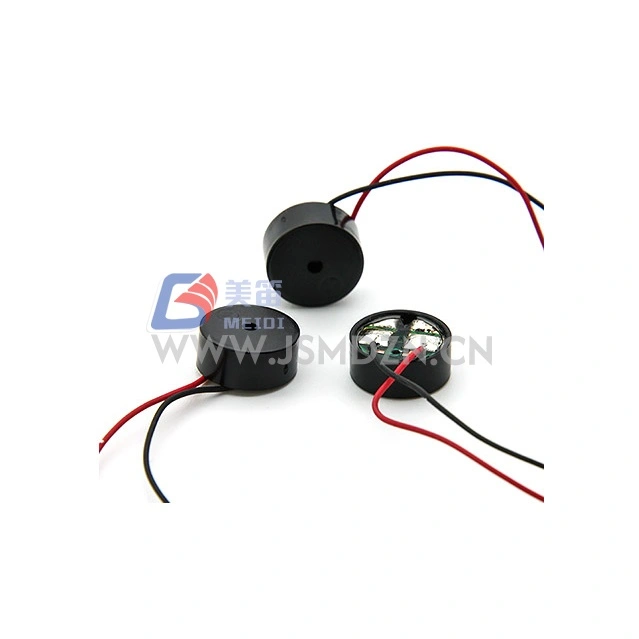

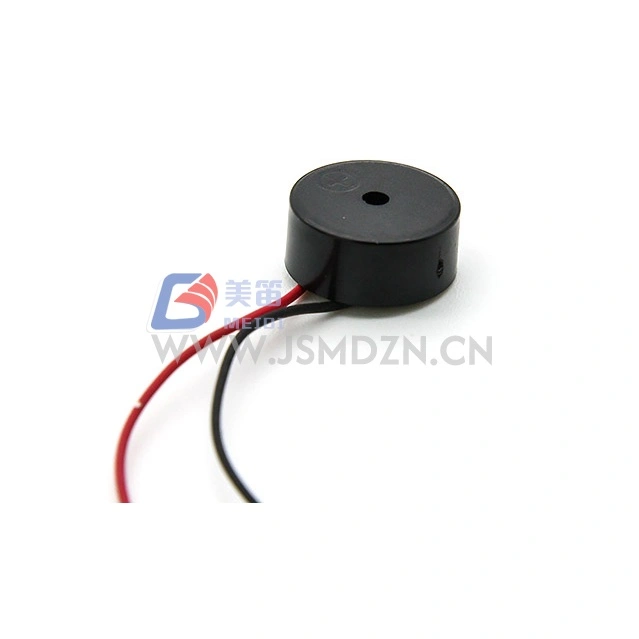

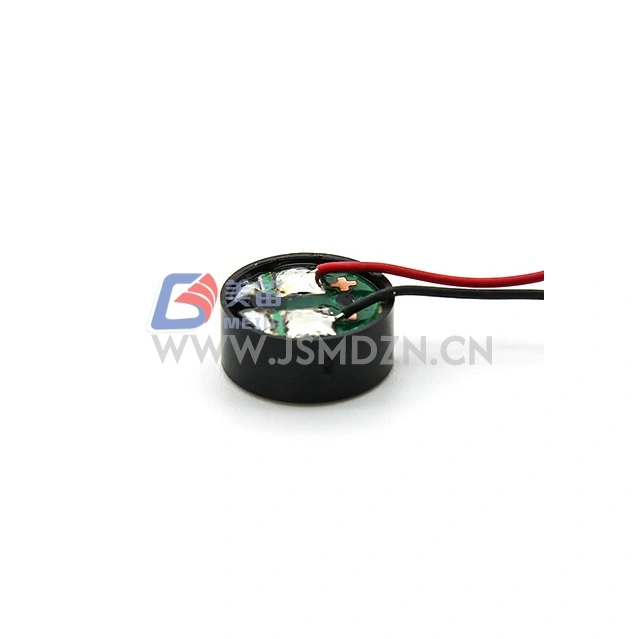

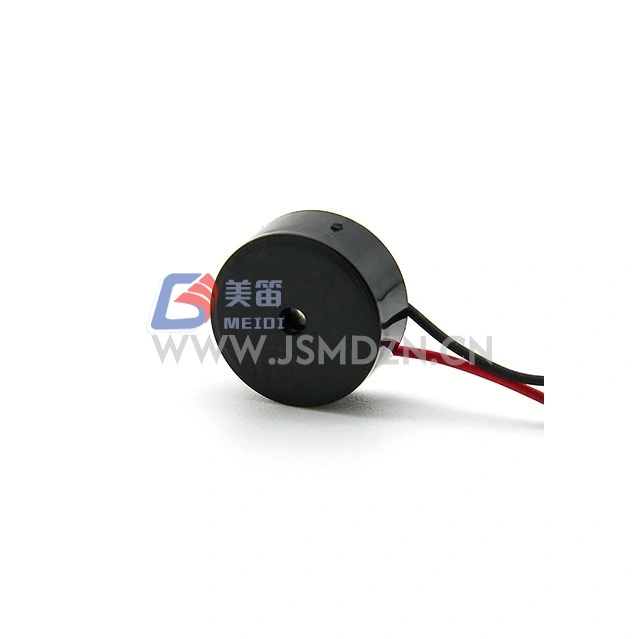

MEIDI HN-9042W 9x4,2mm SMD Electromagnetic Passive Buzzer to elektromagnetyczny pasywny brzęczyk do montażu powierzchniowego w obudowie 9 mm × 4,2 mm, do systemów cyfrowych 3,3 V. Częstotliwość rezonansowa 2730 Hz zapewnia dźwięk odpowiedni do przekazywania informacji zwrotnych użytkownikowi, wskazywania alarmów i ostrzegania o stanie systemu w kompaktowych urządzeniach elektronicznych.
Przy napięciu znamionowym 3Vo-p i zakresie roboczym 2-4Vo-p, HN-9042W współpracuje ze standardowymi szynami logicznymi 3,3V. Rezystancja cewki 16 Ω umożliwia ocenę napędu z odpowiednich portów mikrokontrolera. Czarna obudowa LCP zapewnia zachowanie wymiarów w podwyższonych temperaturach rozpływu.
Skontaktuj się z MEIDI, aby uzyskać pomoc w zakresie odniesienia podczas migracji z alternatywnych produktów brzęczyka 3 V SMD.
Konstrukcja zoptymalizowana pod napięciem 3,3 V --- Wartość znamionowa 3 Vo-p z zakresem 2-4 Vo-p do integracji z niskonapięciowymi zasilaczami logicznymi
Impedancja cewki 16 Ω --- niska rezystancja do oceny z bezpośrednim napędem GPIO; sprawdź wartość prądu znamionowego portu dla ciągłej pracy
Częstotliwość rezonansowa 2730 Hz --- zewnętrzne wzbudzenie fali prostokątnej przy częstotliwości znamionowej wytwarza sygnał akustyczny; Napięcie prądu stałego nie będzie generować dźwięku
Wysoki SPL w kompaktowej obudowie --- Min. 85 dB w odległości 10 cm przy 3 Vo-p, 2730 Hz, warunki napędu przy cyklu pracy 50%
Materiał obudowy LCP --- Czarna obudowa z polimeru ciekłokrystalicznego utrzymuje stabilność wymiarową w warunkach rozpływu przy montażu powierzchniowym
Lekka konstrukcja --- około 1,0 g na jednostkę
| Parametr | Wartość | Warunki testu |
| Typ produktu | Brzęczyk pasywny elektromagnetyczny | --- |
| Napięcie znamionowe | 3Vo-str | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 2-4Vo-str | Szczyt sygnału napędu |
| Prąd znamionowy | Maks. 80mA | Przy 2730 Hz, obciążenie 50%, fala prostokątna 3Vo-p |

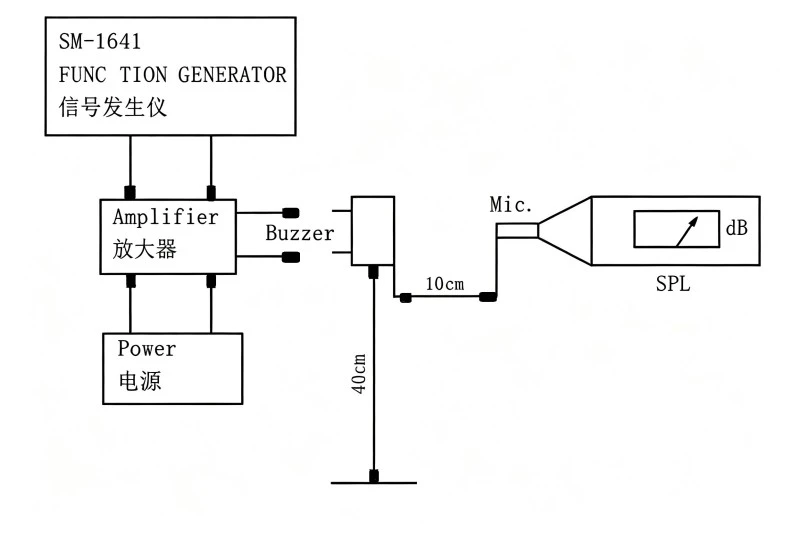

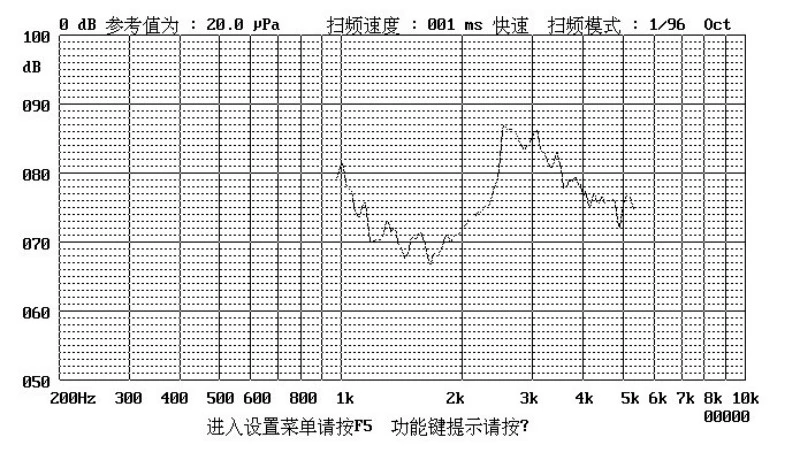

| Poziom ciśnienia akustycznego | Min. 85dB | Przy 2730 Hz, obciążenie 50%, 3Vo-p, 10cm |
| Rezystancja cewki | 16 ± 3Ω | --- |
| Częstotliwość rezonansowa | 2730 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | --- |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | --- |
| Waga netto | Około. 1,0 g | --- |
| Materiał obudowy | Czarny LCP | --- |
| Ochrona Środowiska | RoHS | --- |
Standardowe warunki testowe: temperatura 25 ± 3 ℃, wilgotność 60 ± 10% R.H., ciśnienie 860-1060 hPa
Zasilane bateryjnie węzły czujników IoT i moduły bezprzewodowe wymagające alertów dźwiękowych zgodnych z napięciem 3,3 V
Wbudowane płytki rozwojowe i zestawy ewaluacyjne do generowania dźwięków i interakcji użytkownika
Niskonapięciowe przemysłowe moduły sterujące z kartami rozszerzeń we/wy 3,3 V do powiadamiania o stanie i błędach
Inteligentne urządzenia pomiarowe i monitorujące energię, generujące dźwięki ostrzegające o sabotażu i progach
Piloty zdalnego sterowania do elektroniki użytkowej i przenośne urządzenia peryferyjne obsługujące dźwięki potwierdzające naciśnięcie przycisku
Płyty kontrolerów drukarek 3D i interfejsy maszyn CNC do powiadamiania o zakończeniu operacji i stanach błędów
| Wymagania projektowe | HN-9042W Zaleta |
| Integracja z systemem 3,3 V | Ocena 3Vo-p dla standardowych szyn logicznych |
| Bezpośrednia ocena napędu GPIO | Cewka 16 Ω umożliwia wstępne prototypowanie bez zewnętrznych komponentów sterownika na odpowiednich portach |
| Kompatybilność z rozpływem w wysokiej temperaturze | Obudowa LCP jest odporna na odkształcenia w szczytowych temperaturach lutowania bezołowiowego |
| Kompaktowa moc akustyczna | Min. 85 dB SPL w obudowie 9 mm × 4,2 mm |
| Elastyczność przy niskim napięciu | Zakres 2-4Vo-p uwzględnia krzywe rozładowania akumulatora litowo-jonowego i regulowane zasilanie 3,3 V |
MEIDI produkuje HN-9042W z procesami kontroli jakości, obejmującymi weryfikację materiału przychodzącego, kontrolę wymiarową w trakcie procesu i końcowe testy elektryczne w standardowych warunkach 25 ± 3 ℃, 60 ± 10% R.H. i 860-1060 hPa. Właściwości materiału obudowy LCP są sprawdzane pod kątem stabilności wymiarowej przed montażem.
Po którymkolwiek z poniższych testów produkt powinien spełniać kryteria akceptacji: brak wad lub pogorszenia wyglądu i właściwości elektrycznych (z wyjątkiem SPL); SPL nie może spaść o więcej niż 10 dB w stosunku do minimalnego poziomu SPL określonego w karcie katalogowej.
| Przedmiot testowy | Warunki testu |
| Próba życia | 25 ± 10 ℃, napięcie znamionowe, częstotliwość rezonansowa 1/2 obciążenia, fala prostokątna, 96 godzin |
| Test wysokiej temperatury | Przechowywanie w temperaturze +80 ℃ przez 96 godzin, przed badaniem odzyskać w temperaturze pokojowej przez 3 godziny |
| Test w niskiej temperaturze | -40℃ przechowywanie przez 96 godzin, odzysk w temperaturze pokojowej przez 3 godziny przed badaniem |
| Test wilgotności | +40±3℃, 90%–95% RH, 48 godzin, regeneracja w temperaturze pokojowej przez 6 godzin przed badaniem |
| Test szoku termicznego | 70℃ 2 godziny → -20℃ 2 godziny (1 cykl), przerwa między cyklami 1 godzina, łącznie 10 cykli |
| Test upadku | Standardowe opakowanie, wszystkie 6 ścian i 3 krawędzie, spada z wysokości 1,2 m na grubą deskę drewnianą |
| Test wibracji | 1000 cykli/min, amplituda 1,5 mm, 1 godzina na oś, łącznie 3 osie |
Przestroga: Należy unikać przedostawania się ciał obcych do produktu, w tym materiałów magnetycznych, materiałów rozpuszczalnych w wodzie i gazów korozyjnych, ponieważ mogą one mieć wpływ na parametry elektryczne produktu.
1. Jaka jest praktyczna różnica pomiędzy materiałami obudów LCP i Noryl dla brzęczyków SMD?
LCP wykazuje wyższą temperaturę ugięcia pod wpływem ciepła i niższą absorpcję wilgoci niż Noryl, zapewniając lepszą stabilność wymiarową podczas bezołowiowego lutowania rozpływowego oraz w wilgotnych środowiskach pracy. W zastosowaniach, w których szczytowe temperatury rozpływu przekraczają standardowe profile lub gdzie problemem jest wrażliwość na wilgoć, obudowa LCP oferuje zalety.
2. Czy HN-9042W może działać przy zasilaniu 5 V z rezystorem szeregowym?
Napięcie znamionowe wynosi 3Vo-p z zakresem pracy 2-4Vo-p. Praca przy napięciu 5Vo-p przekracza maksymalne napięcie robocze i może skutkować nadmiernym prądem cewki, przegrzaniem lub trwałym uszkodzeniem. Jeśli dostępne jest zasilanie tylko 5 V, użyj dzielnika napięcia lub rezystora szeregowego, aby ograniczyć napięcie cewki do maksymalnie 4 Vo-p, biorąc pod uwagę rezystancję cewki 16 Ω i napięcie nasycenia sterownika.
3. Jak sprawdzić, czy mój mikrokontroler GPIO może bezpośrednio sterować tym brzęczykiem?

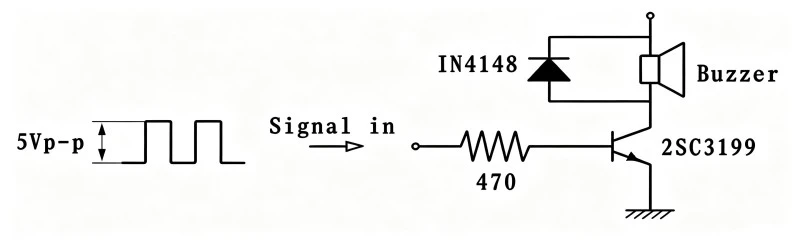

Sprawdź arkusz danych mikrokontrolera pod kątem bezwzględnego maksymalnego prądu na pin GPIO i całkowitego limitu prądu portu. HN-9042W pobiera do 80 mA przy 3Vo-p. Wiele mikrokontrolerów 3,3 V ogranicza prąd GPIO do 8–25 mA na pin. Przekroczenie tych limitów grozi uszkodzeniem portu lub skróceniem żywotności. W przypadku projektów produkcyjnych zaleca się stosowanie zewnętrznego sterownika tranzystorowego.
4. Jaka zmiana cyklu pracy jest akceptowalna przy zachowaniu akceptowalnego poziomu SPL?
Arkusz danych określa 50% cykl pracy dla pomiaru znamionowego SPL. Małe odchylenia od 50% spowodują niewielkie zmiany SPL. Znaczące odchylenie w kierunku bardzo niskich lub bardzo wysokich cykli pracy zmniejsza średni prąd cewki i odpowiednią moc akustyczną. Aby uzyskać stałą wydajność, należy utrzymywać cykl pracy 50% przy 2730 Hz.
5. Czy MEIDI oferuje opakowania taśmowo-szpulowe do automatycznego montażu?
Skontaktuj się z MEIDI, aby uzyskać informacje na temat opcji pakowania, w tym specyfikacji taśm i szpul, ilości rolek i konfiguracji lidera/naczepy zgodnie z wymaganiami dotyczącymi sprzętu typu pick-and-place.
W celu uzyskania arkuszy danych technicznych, profili lutowania rozpływowego, notatek dotyczących zastosowań napędu GPIO lub dyskusji na temat konfiguracji OEM, należy skontaktować się z inżynierem aplikacji MEIDI.
