Zestaw z otworami przelotowymi 9 × 5 mm do bezpośredniego montażu na płytce drukowanej
Częstotliwość rezonansowa 2700 Hz dla sygnału wyjściowego z zewnętrznym napędem prostokątnym
Impedancja cewki 16 Ω dla obwodów sterownika klasy 3 V
Min. Ciśnienie akustyczne 85 dB w odległości 10 cm poniżej 3 Vo-p, 2700 Hz, cykl pracy 50%
Zakres napięcia roboczego 3–7Vo-p
Czarna obudowa PPO przystosowana do pracy w zakresie od -20 ℃ do +70 ℃

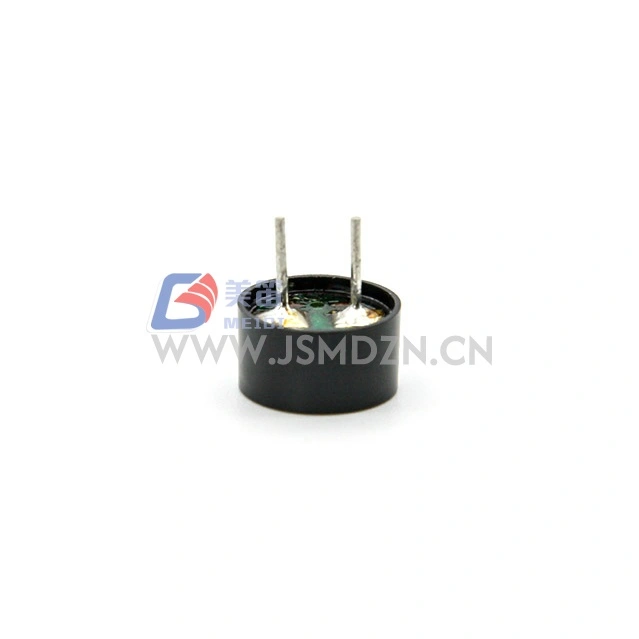

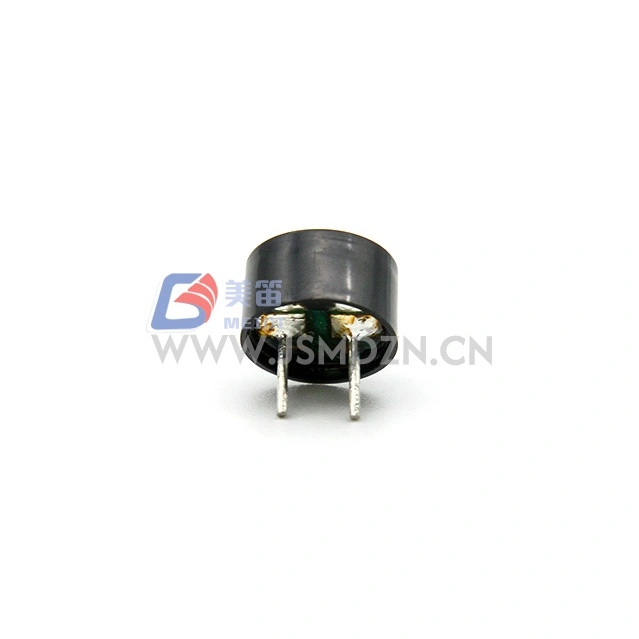

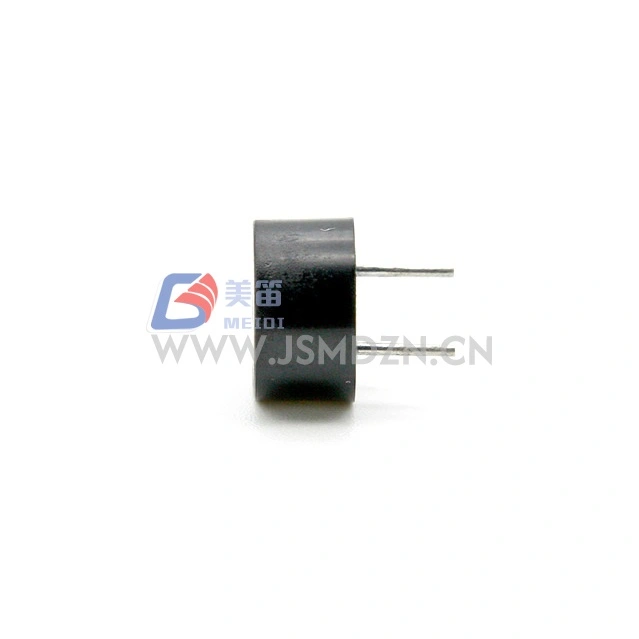

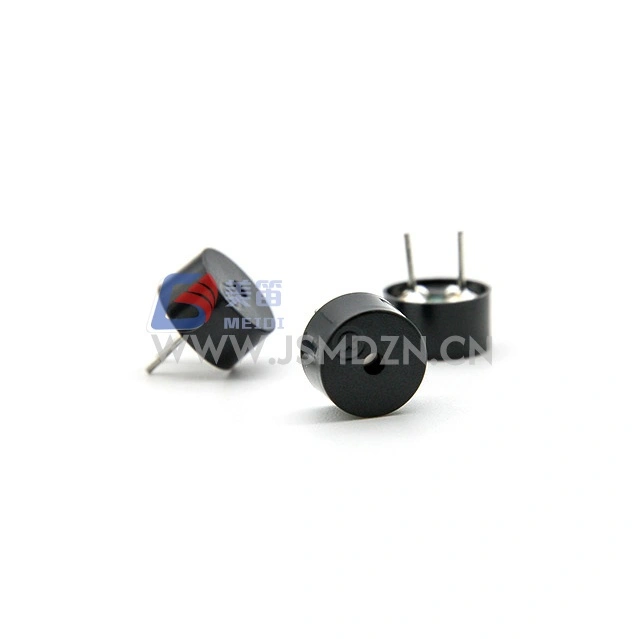

MEIDI HN‑9050 Pasywny brzęczyk elektromagnetyczny z otworem przelotowym 9x5 mm to pasywny brzęczyk elektromagnetyczny z otworem przelotowym, który do wygenerowania dźwięku wymaga zewnętrznej fali prostokątnej lub sygnału sterującego PWM. Przy napięciu znamionowym 3Vo-p i zakresie roboczym 3–7Vo-p, obsługuje logiczne 3V i buforowane stopnie sterownika powszechnie stosowane w sprzęcie przemysłowym. Cewka 16 Ω i częstotliwość rezonansowa 2700 Hz zapewniają zdefiniowane akustyczne odniesienie dla projektów alarmów i informacji zwrotnych o stanie. Jako urządzenie pasywne, HN‑9050 umożliwia kontrolę częstotliwości i tonu za pomocą zewnętrznego sygnału sterującego, wspierając elastyczne generowanie dźwięku w różnych zastosowaniach.
| Parametr | Wartość | Warunki testu |
| Typ produktu | Brzęczyk pasywny elektromagnetyczny | — |
| Napięcie znamionowe | 3Vo-str | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 3–7Vo-str | Szczyt sygnału napędu |
| Prąd znamionowy | Maks. 80mA | Przy 2700 Hz, obciążenie 50%, fala prostokątna 3Vo-p |
| Poziom ciśnienia akustycznego | Min. 85dB | Przy 2700 Hz, obciążenie 50%, 3Vo-p, 10 cm |
| Rezystancja cewki | 16 ± 4Ω | W temperaturze 25 ℃, DC |
| Częstotliwość rezonansowa | 2700 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | — |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | — |
| Waga netto | Około. 1,5 g | — |
| Materiał obudowy | Czarny PPO | — |
| Ochrona Środowiska | RoHS | — |
Standardowe warunki testowe: temperatura 25 ± 3 ℃, wilgotność 60 ± 10% R.H., ciśnienie 860–1060 hPa
Zespoły PCB z otworami przelotowymi w przemysłowych jednostkach sterujących do sygnalizacji stanu i usterek
Moduły alarmowe i zabezpieczające zasilane zewnętrznymi źródłami fali prostokątnej
Urządzenia gospodarstwa domowego i komercyjne z konwencjonalnymi układami PCB
Sprzęt biurowy i automaty sprzedające sygnały dźwiękowe sterowane czasowo
Urządzenia pomiarowe i oprzyrządowanie wymagające tonowego sprzężenia zwrotnego
Infrastruktura komunikacyjna do celów konserwacji i sygnalizacji alarmów
| Wymagania projektowe | Zaleta HN‑9050 |
| Wyjście akustyczne w formacie przelotowym | Min. 85 dB SPL w obudowie 9 × 5 mm |
| Kompatybilność z systemem 3V | Wartość znamionowa 3Vo-p w zakresie roboczym 3–7Vo-p |
| Montaż ręczny i automatyczny | Przewody przelotowe do lutowania ręcznego i na fali |
| Tolerancja wahań dostaw | Maksymalne napięcie robocze 7Vo-p |
| Stabilność termiczna | Obudowa PPO w zakresie od -20 ℃ do +70 ℃ |
MEIDI produkuje HN-9050 w ramach kontrolowanych procesów produkcyjnych, obejmujących kontrolę materiału przychodzącego, weryfikację rezystancji cewki i testy akustyczne każdej partii produkcyjnej. Każda partia poddawana jest testom niezawodności obejmującym trwałość, wysoką/niską temperaturę, wilgotność, szok termiczny, upadek i wibracje. Po którymkolwiek z tych testów produkt musi spełniać kryteria akceptacji bez pogorszenia funkcjonalności poza określoną tolerancją ciśnienia akustycznego.
| Przedmiot testowy | Warunki testu |
| Próba życia | 25 ± 10 ℃, napięcie znamionowe, częstotliwość rezonansowa 1/2 obciążenia, fala prostokątna, 96 godzin |
| Test wysokiej temperatury | Przechowywanie w temperaturze +80 ℃ przez 96 godzin, przed badaniem odzyskać w temperaturze pokojowej przez 3 godziny |
| Test w niskiej temperaturze | -40℃ przechowywanie przez 96 godzin, regeneracja w temperaturze pokojowej przez 3 godziny przed badaniem |
| Test wilgotności | +40±3℃, 90%–95% RH, 48 godzin, regeneracja w temperaturze pokojowej przez 6 godzin przed badaniem |
| Test szoku termicznego | 70℃ 2 godziny → -20℃ 2 godziny (1 cykl), przerwa między cyklami 1 godzina, łącznie 10 cykli |
| Test upadku | Standardowe opakowanie, wszystkie 6 ścian i 3 krawędzie, spada z wysokości 1,2 m na grubą deskę drewnianą |
| Test wibracji | 1000 cykli/min, amplituda 1,5 mm, 1 godzina na oś, łącznie 3 osie |
Przestroga: Należy unikać przedostawania się ciał obcych do produktu, w tym materiałów magnetycznych, materiałów rozpuszczalnych w wodzie i gazów korozyjnych, ponieważ mogą one mieć wpływ na parametry elektryczne.
1. Jaki sygnał napędowy jest wymagany w przypadku HN‑9050?

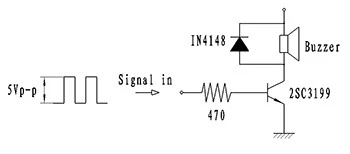

HN‑9050 to pasywny brzęczyk, który wymaga zewnętrznego sygnału prostokątnego lub PWM. Fala prostokątna o częstotliwości 2700 Hz i cyklu pracy 50% przy 3Vo-p wytwarza znamionową min. Moc wyjściowa 85 dB w odległości 10 cm. Aby uzyskać uwagi dotyczące zastosowań obwodów napędowych, należy skontaktować się z firmą MEIDI.
2. Czy ten brzęczyk może działać przy napięciu innym niż 3Vo-p?

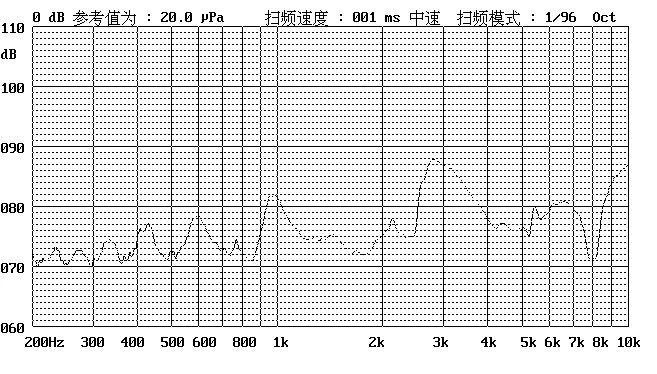

Tak. Zakres napięcia roboczego wynosi 3–7Vo-p. Skale ciśnienia akustycznego z napięciem napędowym; znamionowy SPL jest określony na 3Vo-p. W przypadku napięć spoza tego zakresu należy skontaktować się z firmą MEIDI w celu weryfikacji.
3. Jak rezystancja cewki 16 Ω wpływa na konstrukcję przetwornika?
Cewka 16 Ω pobiera maksymalnie 80 mA przy 3Vo-p. Sprawdź, czy stopień sterownika może dostarczać ten prąd przy odpowiednim napięciu nasycenia i rozpraszaniu ciepła.
4. Jakie metody lutowania są kompatybilne z obudową PPO?
Przewody z otworami przelotowymi obsługują standardowe lutowanie ręczne i lutowanie na fali. Unikaj długotrwałego narażenia na działanie temperatur przekraczających temperaturę znamionową obudowy. Skontaktuj się z MEIDI, aby uzyskać zalecane profile lutownicze.
5. Czy pin HN‑9050 jest kompatybilny z innymi brzęczykami z otworem przelotowym 9 mm?

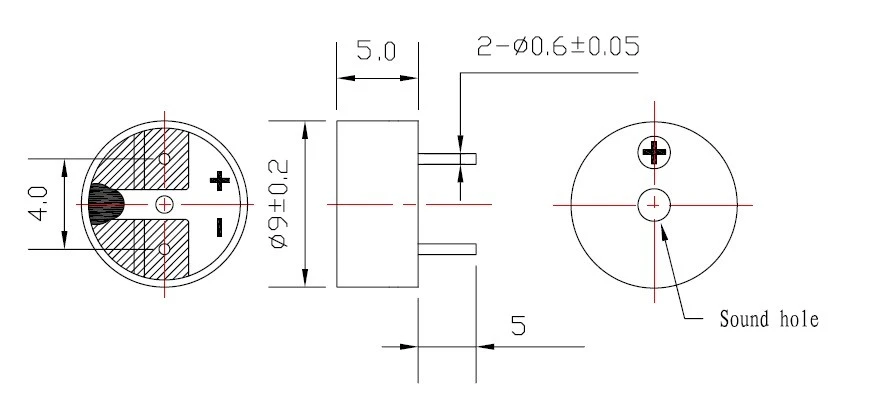

Skontaktuj się z MEIDI, aby uzyskać rysunek mechaniczny i zalecany układ otworów, aby sprawdzić zgodność podstawy z płytką PCB.
W celu uzyskania arkuszy danych technicznych, notatek dotyczących obwodów napędowych, raportów z testów niezawodności lub dostosowania OEM HN-9050 do potrzeb klienta, należy skontaktować się z MEIDI. Nasz zespół wspiera jednostki ewaluacyjne i inżynierię aplikacji w zakresie integracji brzęczyka z otworem przelotowym.
